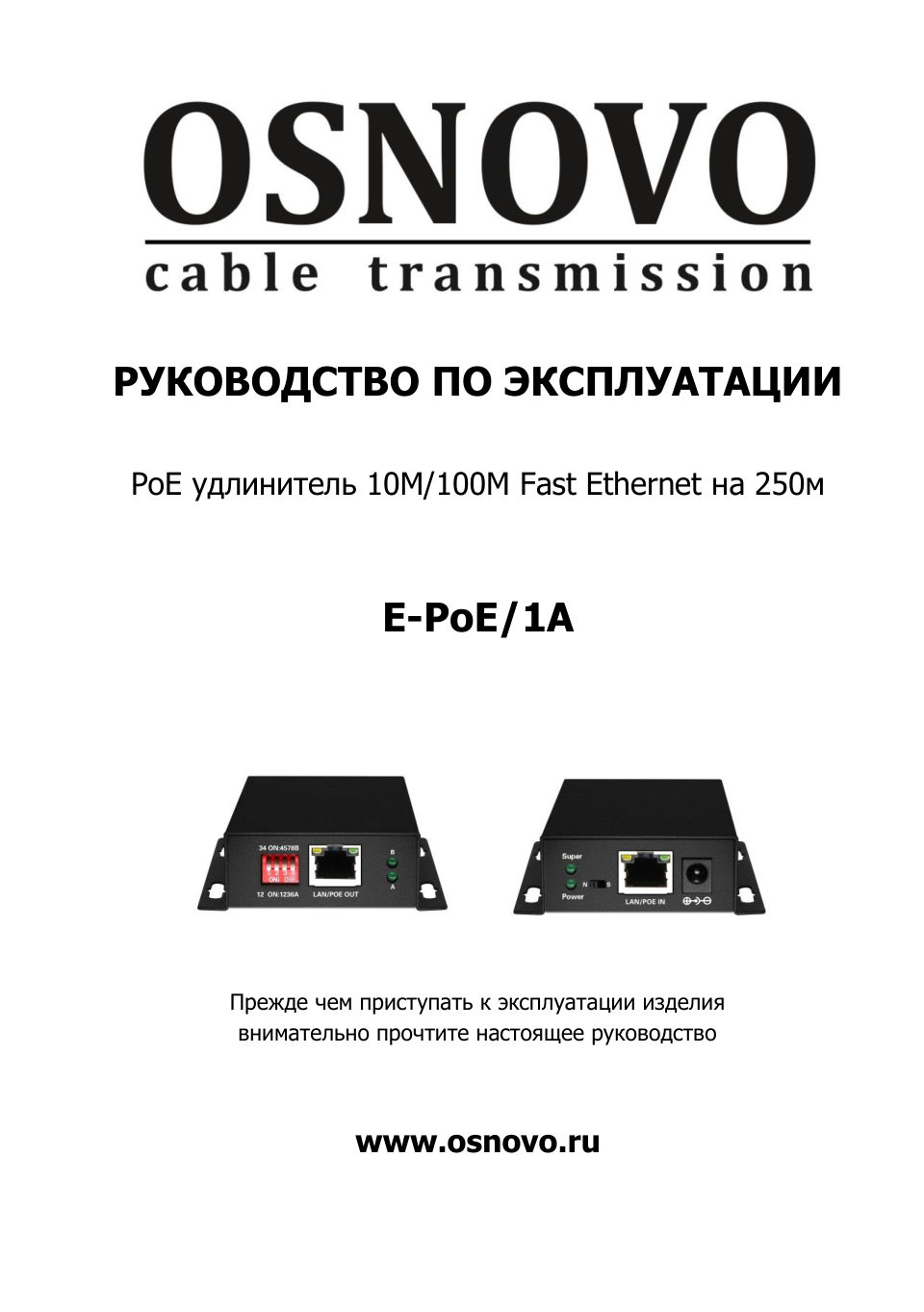

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ PoE удлинитель 10М/100М Fast Ethernet на 250м E-PoE/1A Прежде чем приступать к эксплуатации изделия внимательно прочтите настоящее руководство www.osnovo.ru
Читать страницуИнструкция удлинитель PoE OSNOVO E-PoE/1A
Карточка инструкции: Удлинитель PoE OSNOVO E-PoE/1A. Документ содержит 11 страниц. Раздел: PoE оборудование. Бренд: Poe. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Сетевое оборудование / Профессиональное сетевое оборудование / PoE оборудование
Бренд: Poe
Объём11страниц в документе
Файл0.9 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 2
Оглавление 1. Назначение ……………………………………………………………3 2. Комплектация* …………………………………………………..…….....3 3. Особенности оборудования ………………………………………....4 4. Внешний вид ……………………………………………………….…...4 5. Разъемы и индикаторы …………………
Читать страницуСтраница 3
1. Назначение PoE удлинитель E-PoE/1A на один канал предназначен для увеличения расстояния передачи данных Ethernet и питания по кабелю витой пары к сетевым устройствам по технологии PoE (Power Over Ethernet) на расстоя…
Читать страницуСтраница 4
3. Особенности оборудования Дальность передачи сигналов до 250 м.; Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение подключаемых РоЕ-устройств; Возможность выбора метода подачи PoE выходного…
Читать страницуСтраница 5
Рис.2 Удлинитель E-PoE/1A (вид сзади) 5. Разъемы и индикаторы Рис. 3 Панели подключения удлинителя E-PoE/1A Таб.1 Назначение разъемов, индикаторов, переключателей удлинителя E-PoE/1A № Обозначение Назначение п/п 34 ON:4…
Читать страницуСтраница 6
Переключатель для выбора режима работы 5 N S удлинителя (таб.2). Разъем RJ-45 для подключения кабеля витой 6 LAN/PoE IN пары с LED индикаторами LAN/PoE (таб.3). 7 ⊕−Ͽ−Ɵ Разъем для подключения блока питания. Таб.2 Устано…
Читать страницуСтраница 7
6. Подключение Рис.4 Типовая схема подключения удлинителя E-PoE/1A в режиме питания от PoE инжектора Рис.5 Схема подключения удлинителя E-PoE/1A в режиме PoE инжектора Рис.6 Схема подключения удлинителя E-PoE/1A в режим…
Читать страницуСтраница 8
Рис.7 Схема подключения удлинителя E-PoE/1A в каскадном режиме Зависимость передаваемой мощности от расстояния Рис.8 Зависимость передаваемой мощности от расстояния Таб.4 Зависимость передаваемой мощности от расстояния…
