Страница 11
Side view and back view E2723H Panel plat 2 DELLFlatModel No. de 50/60Hz,1.5A 輸入電源:交流電壓100-240伏特,1.5安培,50/60赫茲 de energía en operación: /型號/모델명/モデル番号:Panel16 Monitorмощность/Modelo рабочего режима -energía:100-240V 0.30…

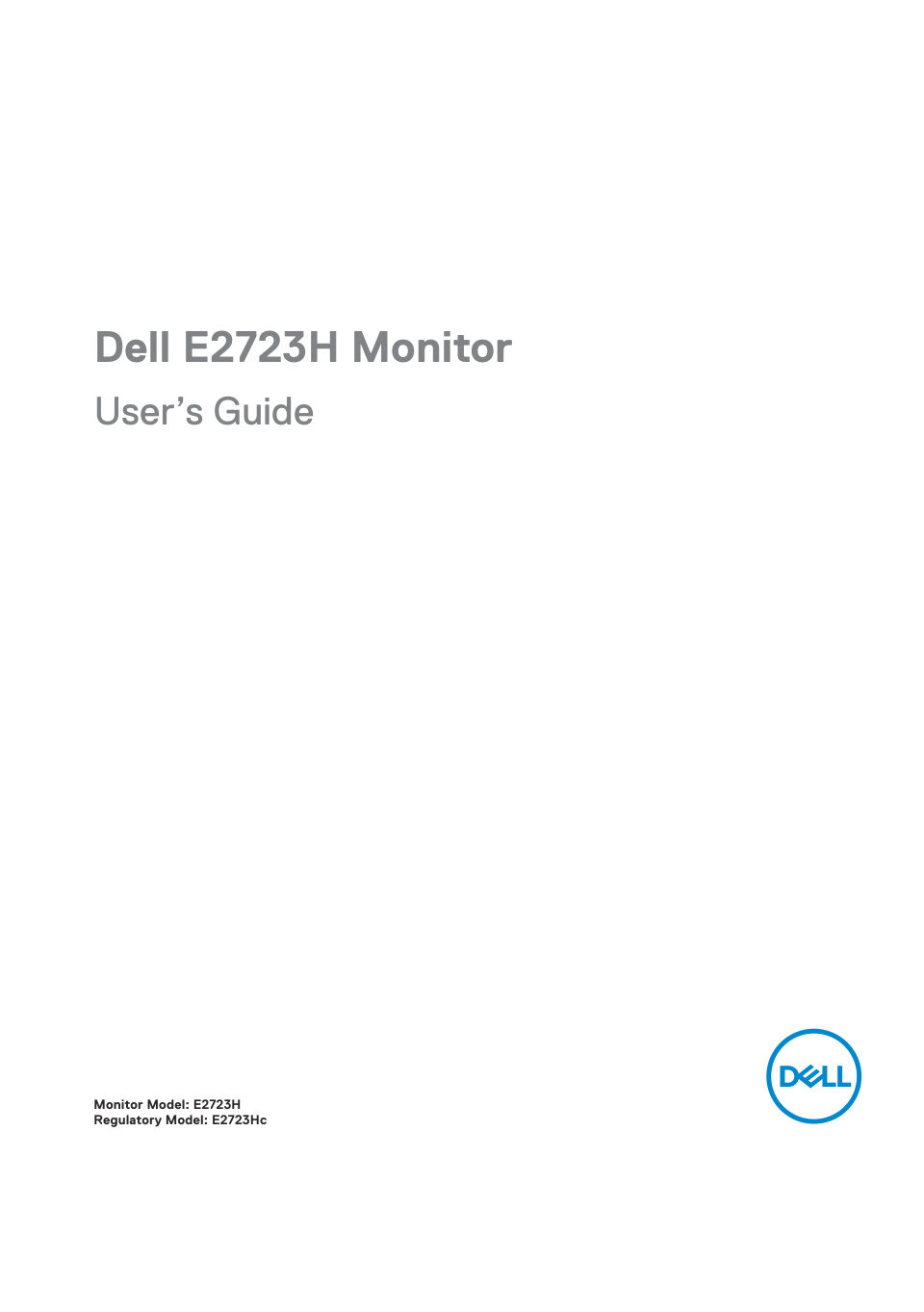

Читать страницуИнструкция 27" Монитор Dell E2723H
Карточка инструкции: 27" Монитор Dell E2723H. Документ содержит 63 страницы. Раздел: Мониторы. Бренд: Dell. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: ПК, ноутбуки, периферия / Периферия и аксессуары / Мониторы
Бренд: Dell
Объём63страниц в документе
Файл4.6 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 12
Bottom view 1 2 3 4 Label Description Use 1 Security-lock slot Secure your monitor using a security lock (based on Kensington (purchased separately) to prevent unauthorized Security Slot) movement of your monitor. 2 Pow…
Читать страницуСтраница 13
Monitor specifications Model E2723H Screen type Active matrix-TFT LCD Panel type Vertical Alignment Viewable image Diagonal 685.99 mm (27.01 in.) Horizontal, Active Area 597.89 mm (23.54 in.) Vertical, Active Area 336.3…
Читать страницуСтраница 14
Bezel width (edge of monitor to active area) Top 12.90 mm Left/Right 12.71 mm Bottom 15.67 mm Adjustability Tilt -5° to 21° Dell display manager Yes compatibility Security Security-lock slot (cable lock optional purchas…
Читать страницуСтраница 15
Preset display modes VGA / DP Preset display modes Horizontal Vertical Sync Polarity Pixel Clock Display Mode Frequency Frequency (Horizontal / (MHz) (kHz) (Hz) Vertical) VESA,640 x 480 37.50 75.00 31.50 -/- VESA,640 x…
Читать страницуСтраница 16
Electrical specifications Model E2723H Video input signals DP 1.2, 600mV for each differential line,100 ohm input impedance per differential pair. Analog RGB, 0.7 Volts +/-5%, positive polarity at 75 ohm input impedance…
Читать страницуСтраница 17
NOTE: This monitor is ENERGY STAR certified. ENERGY STAR is a program run by the U.S. Environmental Protection Agency (EPA) and U.S. Department of Energy (DOE) that promotes energy efficiency. This product qualifies for…
Читать страницуСтраница 18
Physical characteristics Model E2723H Signal cable type • Digital: detachable, DP, 20 pins • Analog: detachable, D-Sub, 15 pins NOTE: Dell monitors are designed to work optimally with the video cables that are shipped w…
Читать страницуОглавление документа
Safety instructions
About your monitor
Package contents
Product features
Identifying parts and controls
Front view
Side view and back view
Bottom view
Monitor specifications
Resolution specifications
Preset display modes
Physical characteristics
Environmental characteristics
Plug-and-play capability
LCD monitor quality and pixel policy
Ergonomics
Handling and moving your display
Maintenance guidelines
Setting up the monitor
Attaching the stand
Connecting your monitor
Organizing cables
Securing your monitor using Kensington lock (optional)
Removing the monitor stand
To remove the VESA cover
Wall mounting (optional)
Operating your monitor
Turning on the monitor
Using the control buttons
Using the OSD lock function
Use the Lock menu to lock the button(s).
Use the front-panel control button to lock the button(s).
To unlock the button(s).
OSD controls
Using the On-Screen Display (OSD) menu
Setting the maximum resolution
Troubleshooting
Regulatory information
