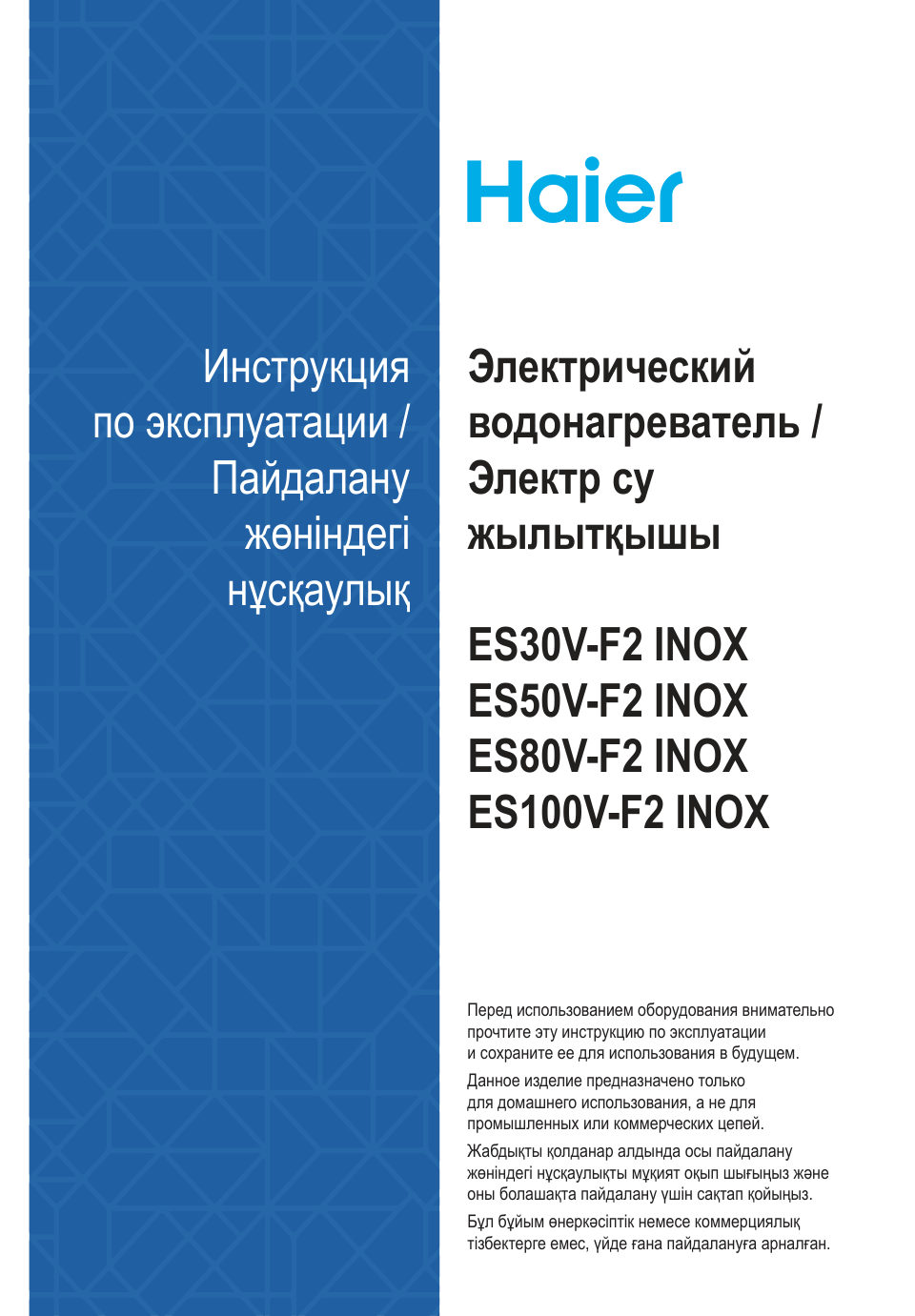

Инструкция Электрический по эксплуатации / водонагреватель / Пайдалану Электр су жөніндегі жылытқышы нұсқаулық ES30V-F2 INOX ES50V-F2 INOX ES80V-F2 INOX ES100V-F2 INOX Перед использованием оборудования внимательно прочт…
Читать страницуИнструкция электрический водонагреватель Haier ES100V-F2 INOX
Карточка инструкции: Электрический водонагреватель Haier ES100V-F2 INOX. Документ содержит 26 страниц. Раздел: Водонагреватели электрические. Бренд: Haier. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Бытовая техника / Техника для дома / Водонагреватели и котлы отопления / Водонагреватели электрические
Бренд: Haier
Объём26страниц в документе
Файл0.9 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 2
Содержание 1. Меры предосторожности............................................................................3 2. Спецификация — упаковочный лист.....................................................4–6 3. Установка...…
Читать страницуСтраница 3
Меры предосторожности (прочтите перед использованием) Объяснение символов Обозначает Обозначает Обозначает действие, запрещенное обязательное на которое следует действие действие обратить внимание Запрещается! Предупреж…
Читать страницуСтраница 4
Спецификация — упаковочный лист Размеры Вид спереди Вид сзади Вид сбоку Вид в разрезе Модель a b c d e f ES30V-F2 INOX 462 284 558 100 244 115 ES50V-F2 INOX 462 284 815 100 244 230 ES80V-F2 INOX 542 324 890 100 244 120…
Читать страницуСтраница 5
МТ: Защитный термостат ВТ: Термостат регулировки температуры ЕН: Двойной нагревательный элемент НL1: Индикатор питания НL2: Индикатор нагрева РЕ: Провод заземления L: Фаза N: Ноль Технические характеристики Единица ES30…
Читать страницуСтраница 6
Установка Меры предосторожности при установке • При установке ЭВН следует выделить достаточное пространство (не менее 250 мм вверх и вниз, не менее 700 мм слева и справа) для облегчения будущего обслуживания. Если ЭВН к…
Читать страницуСтраница 7
Установка Схема установки Рис. 1 Выход горячей воды Предохранительный клапан Рис. 2 Вход холодной водыКлапан горячей воды Выпускное отверстие Клапан Смесительный холодной кран воды • Монтаж ЭВН должен производиться спец…
Читать страницуСтраница 8
Установка Схема установки • Подсоедините предохранительный клапан с номинальным Рис. 3 давлением 0,7 МПа (со штуцерами G1/2) к трубе подачи воды в соответствии с направлением стрелки на предохранительном клапане (стрелк…
