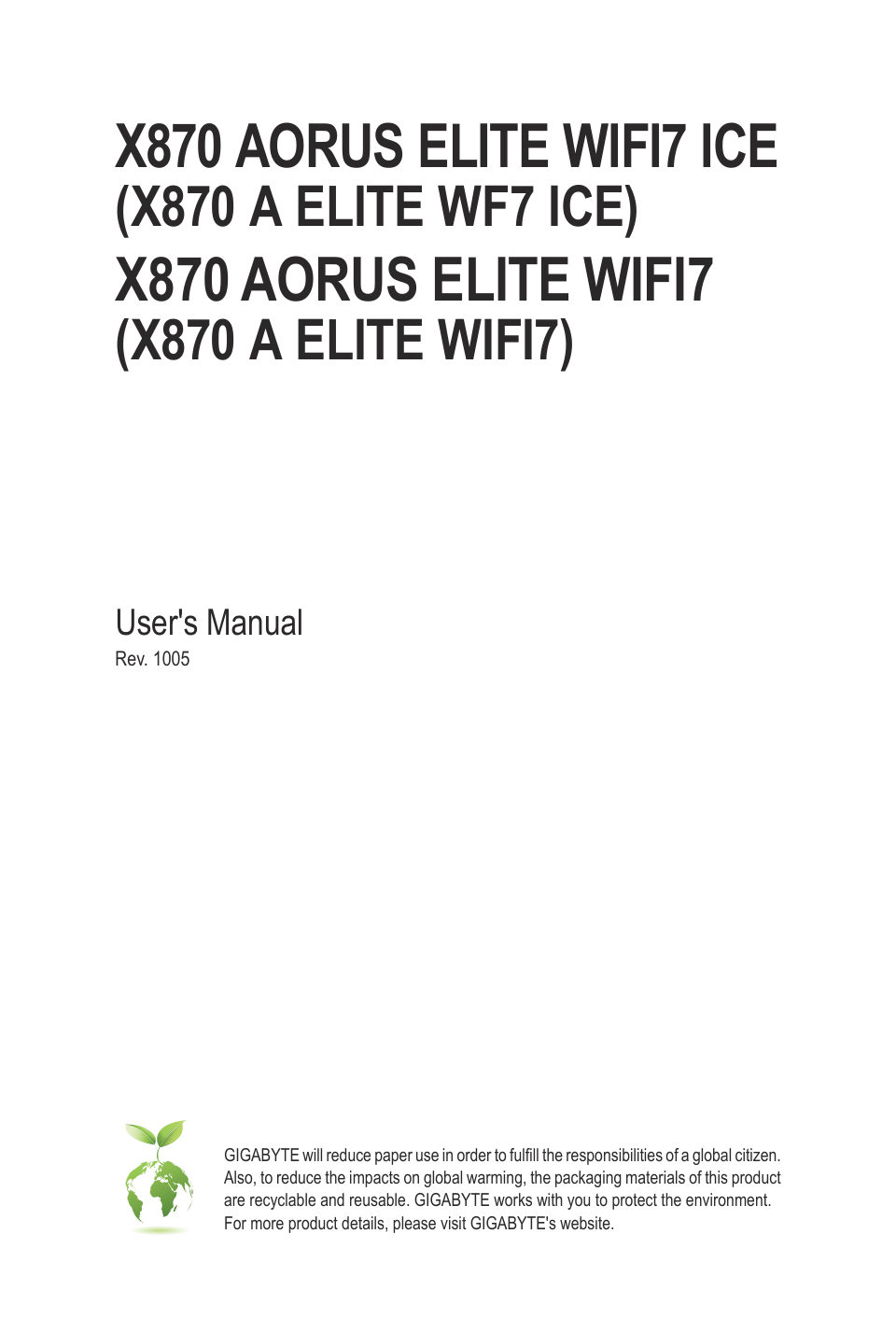

X870 AORUS ELITE WIFI7 ICE (X870 A ELITE WF7 ICE) X870 AORUS ELITE WIFI7 (X870 A ELITE WIFI7) User's Manual Rev. 1005 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to…
Читать страницуИнструкция GIGABYTE X870M AORUS ELITE WIFI7
Карточка инструкции: GIGABYTE X870M AORUS ELITE WIFI7. Документ содержит 46 страниц. Раздел: Материнские платы. Бренд: GIGABYTE. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: GIGABYTE
Объём46страниц в документе
Файл18 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Copyright © 2024 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…
Читать страницуСтраница 4
Chapter 1 Product Introduction 1-1 Motherboard Layout POWER RESET QF_PLUS ATX_12V1 CPU_OPT LED_C QFLED ATX_12V CPU_FAN ARGB_V2_2 CPUDRAM M2_WIFI USB 2.0 Hub VGABOOT USB SOCKET AM5 DB_PORT (Note) U3A_5G HDMI20 USB 3.2 Ge…
Читать страницуСтраница 5
1-2 Motherboard Block Diagram PCI Express 5.0/4.0 (Note) Bus CPU CLK+/- (100 MHz) x4 Switch DDR5 5200/4800/4400 MT/s x16/x8/x4 (Note) x8 x4 x4 1 M.2 Socket 3 (M2A_CPU) 2 USB4® USB Type-C®, 2 M.2 Socket 3 (Note) AM5 CPU…
Читать страницуСтраница 6
1-3 Box Contents 55 X870 AORUS ELITE WIFI7 ICE or X870 AORUS ELITE WIFI7 motherboard 55 User's Manual 55 Quick Installation Guide 55 One antenna 55 Two SATA cables 55 One G Connector 55 One M.2 thermal pad 55 Three pack…
Читать страницуСтраница 7
Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…
Читать страницуСтраница 8
2-2 Product Specifications CPU AMD Socket AM5, support for: AMD Ryzen™ 9000 Series Processors/ AMD Ryzen™ 8000 Series Processors/ AMD Ryzen™ 7000 Series Processors (Go to GIGABYTE's website for the latest CPU support…
Читать страницуСтраница 9
Wireless MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0) Communication - WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands Module - BLUETOOTH 5.4 - Support for 11be 160MHz wireless standard Realtek® W…
Читать страницуОглавление документа
Chapter 1 Product Introduction
Chapter 2 Hardware Installation
2-1 Installation Precautions
2-2 Product Specifications
2-3 Installing the CPU and CPU Cooler
2-4 Installing the Memory
2-5 Installing an Expansion Card
2-6 Back Panel Connectors
2-7 Onboard Buttons and LEDs
2-8 Internal Connectors
Chapter 3 BIOS Setup
Chapter 4 Installing the Operating System and Drivers
Chapter 5 Appendix
