Комплект инструментов Lanmaster (LAN-TPK-200N) для трассировки

Читать с 1 страницы Раздел категории Другие инструкции бренда Скачать PDF

Быстрый переход по страницам

Страницы документа

Страница PDF

Страница 1

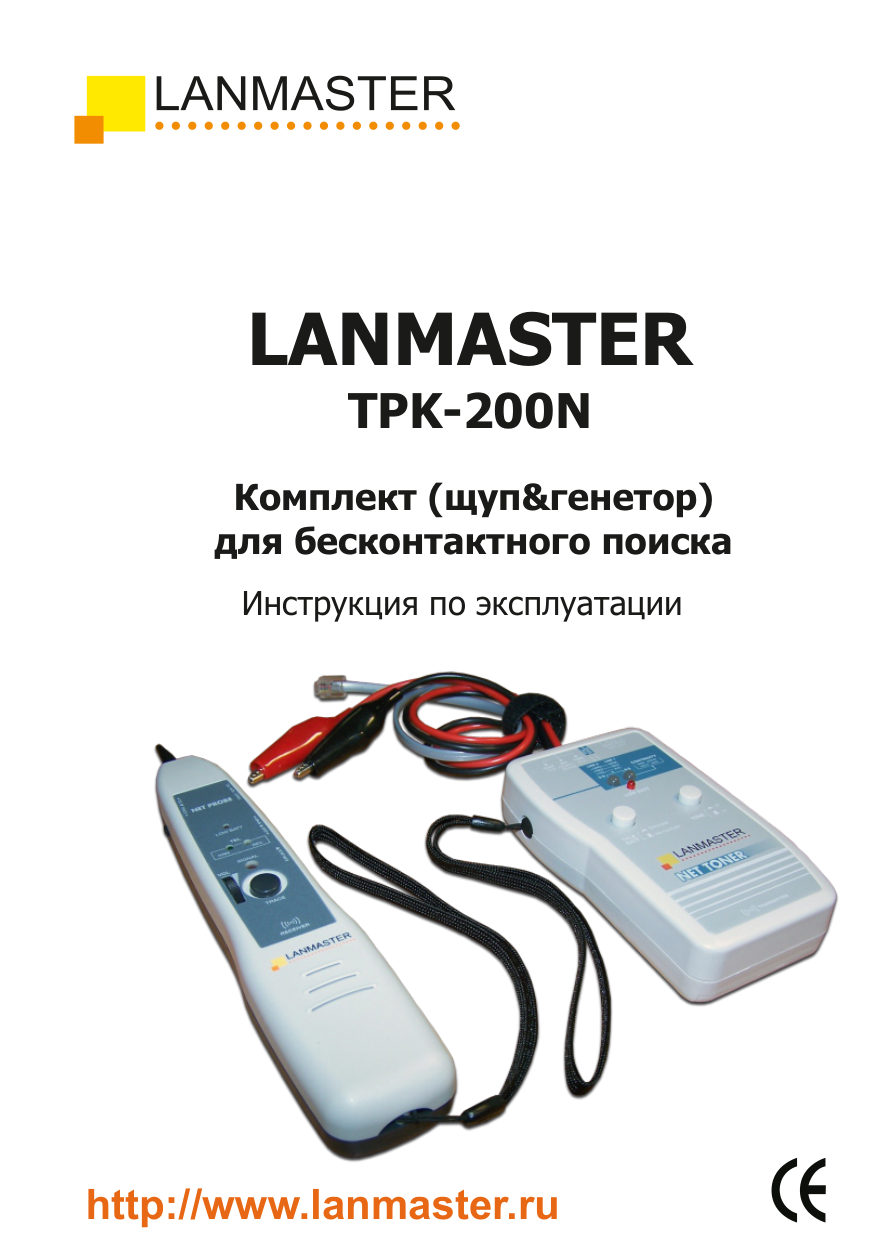

LANMASTER TPK-200N Комплект (щуп&генетор) для бесконтактного поиска Инструкция по эксплуатации http://www.lanmaster.ru

Читать страницу

Страница PDF

Страница 2

Индикатор Наконечник щупа разряда батареи Гнездо RJ-45 Индикатор полярности Переключатель в линии Динамик/Гарнитура Индикатор Гнездо гарнитуры поиска Кнопка трассировкиРегулятор громкости Поясок Динамик фиксации на кист…

Читать страницу

Страница PDF

Страница 3

Внимание!!! Есть риск поражения электрическим током Приборы должны храниться в сухом месте и быть защищены от попадания влаги. Контакт с проводниками под напряжением может вызвать серьезные травмы или смерть. Не использ…

Читать страницу

Страница PDF

Страница 4

Инструкции: А. Посылка/трассировка тонального сигнала 1. Поставьте переключатель NetToner в позицию “TONE HI-LO”. 2. Используйте черный провод для подключения к “земле” и присоедините любой другой разъем (красный провод…

Читать страницу

Страница PDF

Страница 5

тора RJ-12. Или вставьте вилку RJ-45 в разъем RJ-45 тонального генератора. 3. Для определения полярности второй линии используйте RJ-45, или RJ-11. Зеленый индикатор означает правильную полярность. Красный индикатор - п…

Читать страницу

Страница PDF

Страница 6

нал не пропадет. Внимание: Максимальный уровень сигнала будет в случае, если наконечник щупа находится рядом, или па- раллельно кабелю по которому распространяется сигнал. Тестирование телефонных линий: Используйте эти…

Читать страницу

Страница PDF

Страница 7

Спецификации. 1. Генератор Частота тонов выбран HI 500 - 781Гц выбран LO 446 - 657Гц Батарея при разговоре 9В при 600Ω в цепи Максимальное DC 48В напряжение AC 24В Батарея 9В, тип 6F22 или 6LR61 Размеры 125 х 68 х 26 мм…

Читать страницу

Страница PDF

Страница 8

Обращаем внимание наших потребителей: Данный комплект производится и поставляется в двух вариантах исполнения тон-генератора. Первая версия набора имеет тон-генератор со встроенным гнездом RJ-45 и встроенными шнурами с…
