Страница 3
ОГЛАВЛЕНИЕ 1. Предисловие 3 2. Описание изделия 4 3. Технические характеристики 4 4. Общий вид изделия 5 5. Информация по безопасности 7 6. Сборка изделия 9 7. Работа с устройством 9 8. Техническое обслуживание 10 9. Ут…

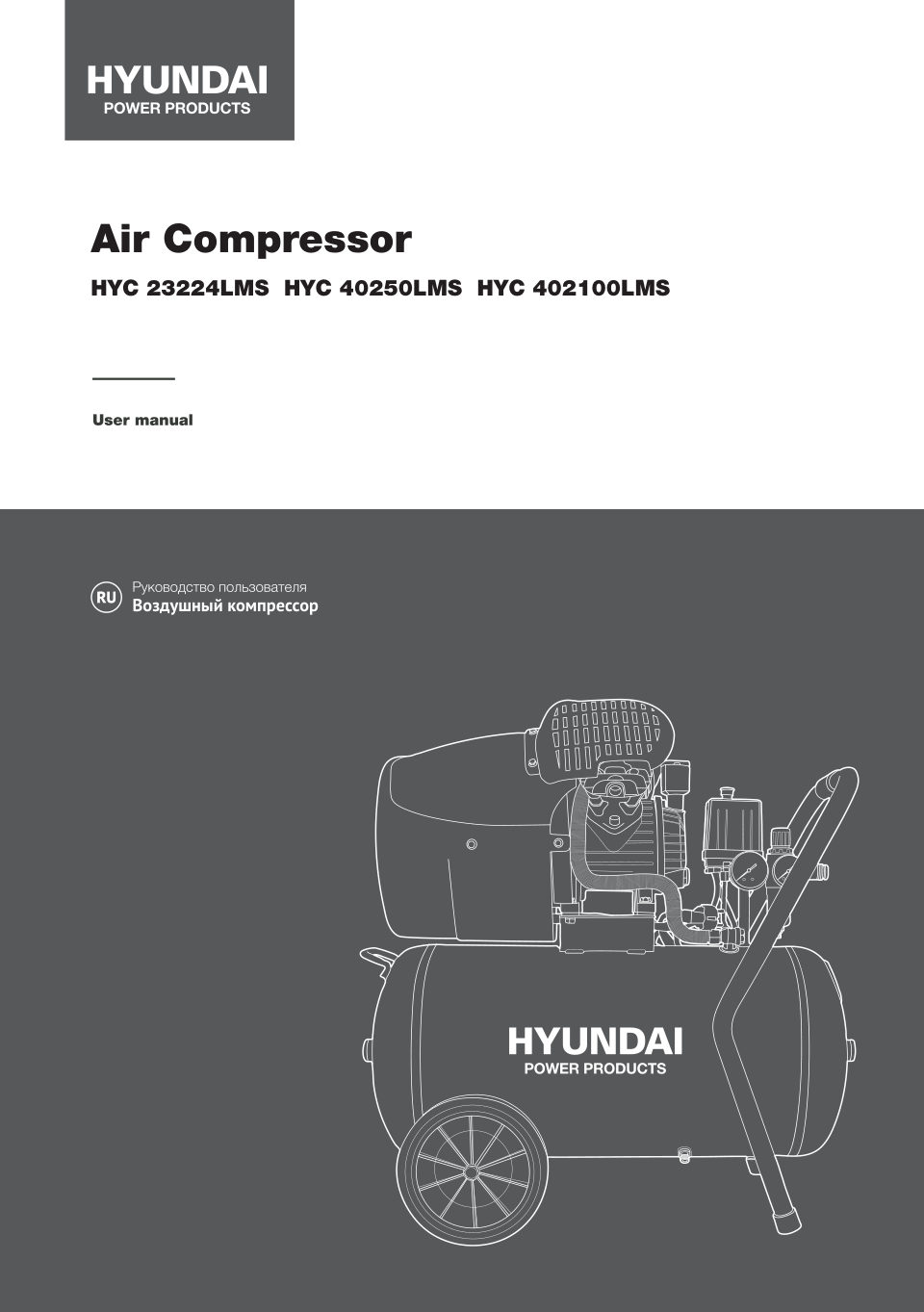

Читать страницуИнструкция компрессор поршневой масляный Hyundai НYC 40250LMS
Карточка инструкции: Компрессор поршневой масляный Hyundai НYC 40250LMS. Документ содержит 16 страниц. Раздел: Компрессоры. Бренд: Hyundai. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Инструмент и стройка / Строительное оборудование и силовая техника / Пневматическое оборудование / Компрессоры
Бренд: Hyundai
Объём16страниц в документе
Файл1.3 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Воздушный компрессор HYC 23224LMS HYC 40250LMS HYC 402100LMS Максимальная производительность л/мин 230 400 400 Напряжение В 230 230 230 Частота Гц 50 50 50 Номинальная мощность Вт 1500 2200 22…
Читать страницуСтраница 5
ОБЩИЙ ВИД и составные части 1 5 4 2 3 7 HYC 23224LMS Рис. 1 6 1 5 4 2 3 7 HYC 40250LMS Рис. 2 6 1 Кнопка включения/выключения 2 Выпускной коннектор с клапаном 3 Манометр выходного давления 4 Регулятор выходного давления…
Читать страницуСтраница 6
ОБЩИЙ ВИД и составные части 3 1 5 4 2 7 6 HYC 402100LMS Рис. 3 1 Кнопка включения/выключения 2 Выпускной коннектор с клапаном 3 Манометр выходного давления 4 Регулятор выходного давления 5 Манометр давления в ресивере 6…
Читать страницуСтраница 7
Информация по безопасности Общие указания по технике безопасности Перед вводом в эксплуатацию пользователь устройства должен ознакомиться с функциями и элементами управления компрессором Внимательно прочитайте инструкци…
Читать страницуСтраница 8
• При использовании удлинителя длина его кабеля не должна превышать 5 м, а его сечение должно соответствовать сечению кабеля компрессора. • Если вы не пользуетесь компрессором, выключите вилку из розетки. Безопасность л…
Читать страницуСтраница 9
Сборка изделия • Прикрутите транспортировочные колеса к компрессору. Рис. 4. • Присоедините корпус воздушного фильтра А с фильтрующим элементом к корпусу головки компрессора. Рис. 5. • ЗАЛЕЙТЕ МАСЛО В КАРТЕР ДО СЕРЕДИНЫ…
Читать страницуСтраница 10
• Регулировка давления осуществляется при помощи регулятора выходного давления (рис. 1, 2, 3 поз. 4). Остановка компрессора производится путем нажатия на выключатель, расположенный на реле давления. Рис. 6 поз. 1 Особен…
