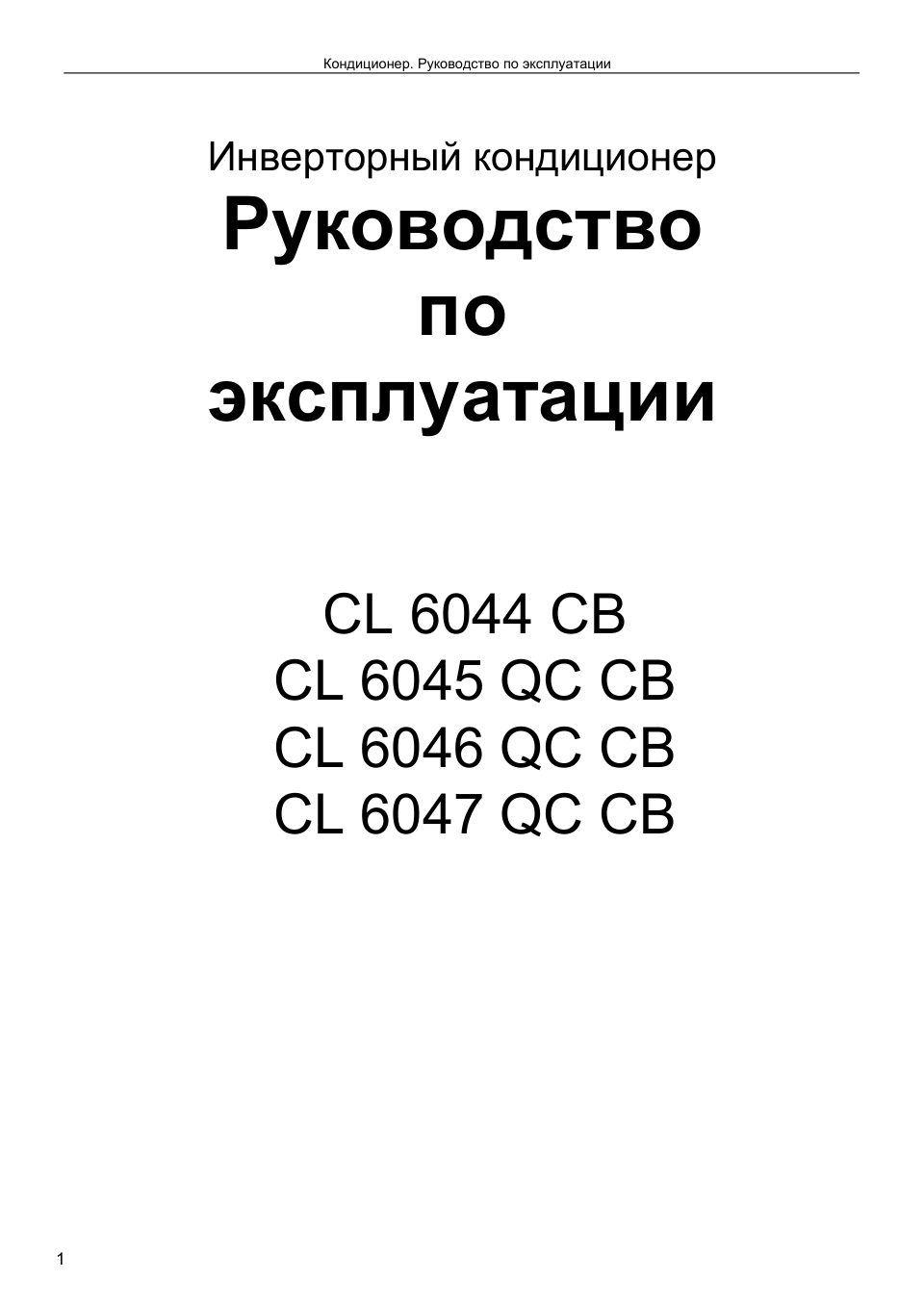

Кондиционер. Руководство по эксплуатации Инверторный кондиционер Руководство по эксплуатации CL 6044 CB CL 6045 QC CB CL 6046 QC CB CL 6047 QC CB 1
Читать страницуИнструкция кондиционер настенный сплит-система Bomann CL 6047 QC CB
Карточка инструкции: Кондиционер настенный сплит-система Bomann CL 6047 QC CB. Документ содержит 85 страниц. Раздел: Кондиционеры (сплит-системы). Бренд: Bomann. Доступны оглавление, просмотр по страницам и PDF для скач…
Раздел: Бытовая техника / Техника для дома / Летний климат / Кондиционеры (сплит-системы)
Бренд: Bomann
Объём85страниц в документе
Файл7.6 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 2
Кондиционер. Руководство по эксплуатации ЧАСТЬ Ⅰ Технические данные............................................................... 3 1. Важные замечания 2. Технические характеристики… ...................................…
Читать страницуСтраница 3
Кондиционер. Руководство по эксплуатации Часть Ⅰ Технические данные 1. Важные замечания Настоящее руководство по техническому обслуживанию предназначено для использования лицами, обладающими достаточным опытом в области…
Читать страницуСтраница 4
Кондиционер. Руководство по эксплуатации 2. Технические характеристики 2.1 Кривая соотношения МОЩНОСТЬ-ТЕМПЕРАТУРА 9K 12K 2700 110.0% 3400 105.0% 2600 105.0% 3200 100.0% 95.0% 3000 2500 100.0% 90.0% 2800 85.0% 2400 95.0…
Читать страницуСтраница 5
Кондиционер. Руководство по эксплуатации 2.3 Кривая зависимости ШУМ-ЧАСТОТА РАБОТЫ КОМПРЕССОРА Внутренний блок 9K 12K 50.0 50.0 40.0 40.0 30.0 30.0 20.0 20.0 10.0 10.0 0.0 0.0 0 скорость Низкая скорость Средняя Высокая…
Читать страницуСтраница 6
Кондиционер. Руководство по эксплуатации 3. Габариты прибора Внутренний блок: Внешний блок: Внутренний Внешний Модель блок блок A B C D E F G H I J K AW 26 HP 698 190 255 712 498 234 415 291 225 48.5 52 AW 33 HP 777 205…
Читать страницуСтраница 7
Кондиционер. Руководство по эксплуатации 4. Схема цикла охлаждения Тепловой насос 9K,12K Обратный клапанCheck valve Жидкость 2-сторонний2-way valve клапан КапиллярыCapillary Теплообмен Теплообмен (испаритель) (Конденсат…
Читать страницуСтраница 8
Кондиционер. Руководство по эксплуатации 5. Электрическая схема 5.1 Схема подключения Модели: CL 6044 CB, CL 6045 QC CB, CL 6046 QC CB , CL 6047 QC CB ВНУТРЕННИЙ БЛОК： ВНЕШНИЙ ГЛАВНАЯ БЛОК УПРАВЛЯ- ЮЩАЯ ПЛАТА ВНУТРЕННИ…
Читать страницуОглавление документа
1. Важные замечания
3. Габариты прибора
6. Введение в электронное управление… 13
3. Обслуживание 41
4. Покомпонентное изображение и список деталей 64
Часть Ⅰ Технические данные
1. Важные замечания
2. Технические характеристики
2.3 Кривая зависимости ШУМ-ЧАСТОТА РАБОТЫ КОМПРЕССОРА Внутренний блок
4. Схема цикла охлаждения Тепловой насос
6.2 Электронное управление
6.2.2 Режим охлаждения
6.2.3 Режим осушения
6.2.4 Режим обогрева
6.2.5 Режим вентилятора
6.2.6 Таймер
6.2.7 Спящий режим
6.2.8 Экстренная кнопка (аварийное отключение)
6.2.9 Автоматический перезапуск
6.2.10 Защита
6.2.11 Дополнение
6.3 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ WIFI
1. Заметки по установке и обслуживанию прибора
Меры предосторожности по электробезопасности.
Меры предосторожности при установке прибора
Неправильная установка прибора может привести к пожару, взрыву, поражению электрическим током или травме.
Не устанавливайте внешний блок рядом с источниками тепла, пара или легковоспламеняющегося газа.
Не устанавливайте прибор в слишком ветреных или пыльных местах.
Не устанавливайте прибор там, где часто проходят люди. Выберите место, где выход воздуха и уровень рабочего шума не будут беспокоить соседей.
Избегайте установки прибора в местах, где он будет подвергаться воздействию прямых солнечных лучей (в противном случае, если необходимо, используйте защиту, которая не должна мешать потоку воздуха).
Оставьте места, как показано на рисунке, для свободной циркуляции воздуха.
Установите наружный блок в безопасном и прочном месте.
Если наружный блок подвержен вибрации, поместите на ножки блока резиновые прокладки.
Устанавливайте внутренний блок в помещении, в котором будет производиться кондиционирование воздуха, избегая установки в коридорах или местах общего пользования.
Устанавливайте внутренний блок на высоте не менее 2,5 м.от земли.
Минимальное оставшееся пространство (мм) показано на рисунке.
Электричество и проводка
2.3 Установка внутреннего блока
2.4 Установка внешнего блока
2.8 Финальный тест
3. Обслуживание
3.2.2 E1, E2 --- Отказ датчика комнатной температуры на внутреннем блоке и/или датчика температуры змеевика.
3.2.7 EF--- Неисправность двигателя вентилятора постоянного тока внешнего блока
3.2.10 P1--- Защита от повышенного/пониженного напряжения
3.2.12 P4 --- Защита внешнего блока от перегрева при температуре нагнетания
3.2.13 P5--- Защита от переохлаждения в режиме охлаждения/осушения
3.2.14 P6--- Защита от перегрева в режиме охлаждения
3.2.15 P7--- Защита от перегрева в режиме охлаждения
3.2.16 P8--- Наружная защита от перегрева/понижения температуры
3.2.17 F4--- Система охлаждения. Защита от аномального расхода газа
3.2.18 F6 Компрессор. Обрыв фазы / Противофазная защита
3.2.19 F7--- Температурная защита модуля
3.2.20 F8 4-ходовой клапан работает ненормально
9.2.21 Fy--- Защита от утечки газа
4. Покомпонентное изображение и список деталей
5. Демонтаж внутреннего и внешнего блоков
