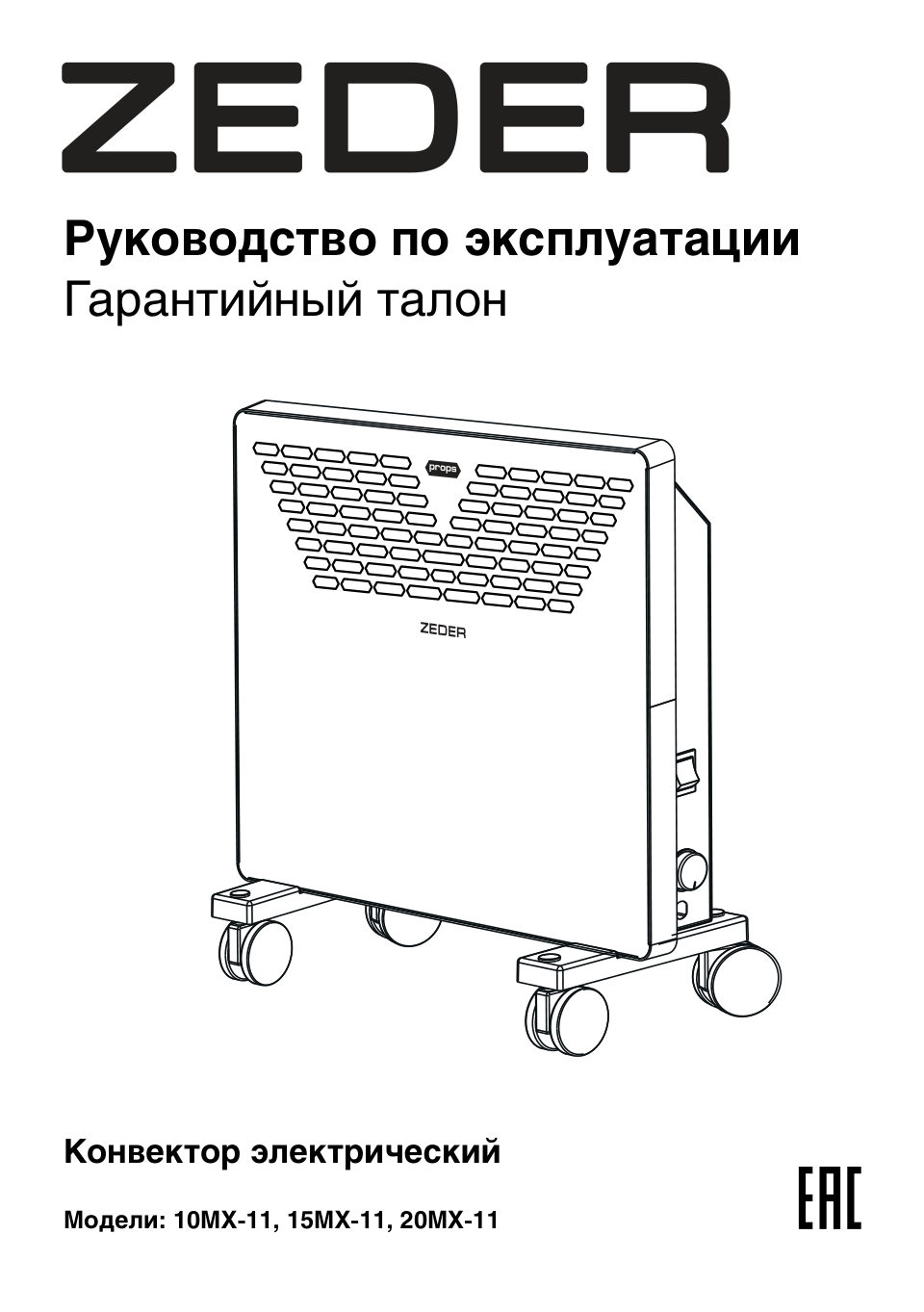

Руководство по эксплуатации Гарантийный талон Конвектор электрический Модели: 10MX-11, 15MX-11, 20MX-11

Читать страницу

Страница PDF

Страница 3

1. ОБЩИЕ СВЕДЕНИЯ 1.1. Обогреватель электрический конвекторного типа ZEDER (серия Props) в исполнениях 10МХ-11, 15МХ-11, 20МХ-11 (далее по тексту – «конвектор») предназначен для обогрева жилых, бытовых, производственных…

Читать страницу

Страница PDF

Страница 4

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4.1. Перед выполнением любых работ рекомендуется внимательно изучить данный паспорт и сохранить его на весь период дальнейшей эксплуатации. 4.2. ЗАПРЕЩАЕТСЯ: – во избежание возникновения пожар…

Читать страницу

Страница PDF

Страница 5

1 2 102 74 3 4 453 5 653 (453*) 185 300 7 383 213 8 9 6 4 3 5 Рисунок 1. Габаритный чертёж и элементы конструкции электрического обогревателя. 1. Передняя панель корпуса, 2. Прорези для выхода нагретого воздуха, 3. Задн…

Читать страницу

Страница PDF

Страница 6

5.6. Подключение конвектора к питающей сети производится шнуром питания 3х0,75мм 2 с вилкой Schuko (CEE 7/4, DIN 49441), обеспечивающей надёжное подключение к защитному проводнику (PE). 5.7. Конвектор имеет защитный тер…

Читать страницу

Страница PDF

Страница 7

Рис. 2. Электрическая схема Рис. 3. Электрическая схема конвектора 10МХ-11 конвектора 15МХ-11, 20МХ-11 XP1 - âèëêà ñ çàçåìëÿþùèì2 êîíòàêòîì XP1 - âèëêà ñ çàçåìëÿþùèì2 êîíòàêòîì è øíóðîì 3õ0,75ìì è øíóðîì 3õ0,75ìì SA1 -…

Читать страницу

Страница PDF

Страница 8

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 11.1. Гарантийный срок хранения на складах торговых организаций 24 месяца с даты подписания универсального передаточного документа (товарно-транспортной накладной). 11.2. Гарантийный срок х…

Читать страницу

Страница PDF

Страница 9

Гарантийный талон Обогреватель электрический в вариантах Наименование Модель исполнения по ТУ 27.51.26-005-13760586-2023 Серийный номер изделия (заполняется изготовителем) Дата производства изделия (заполняется изготови…
