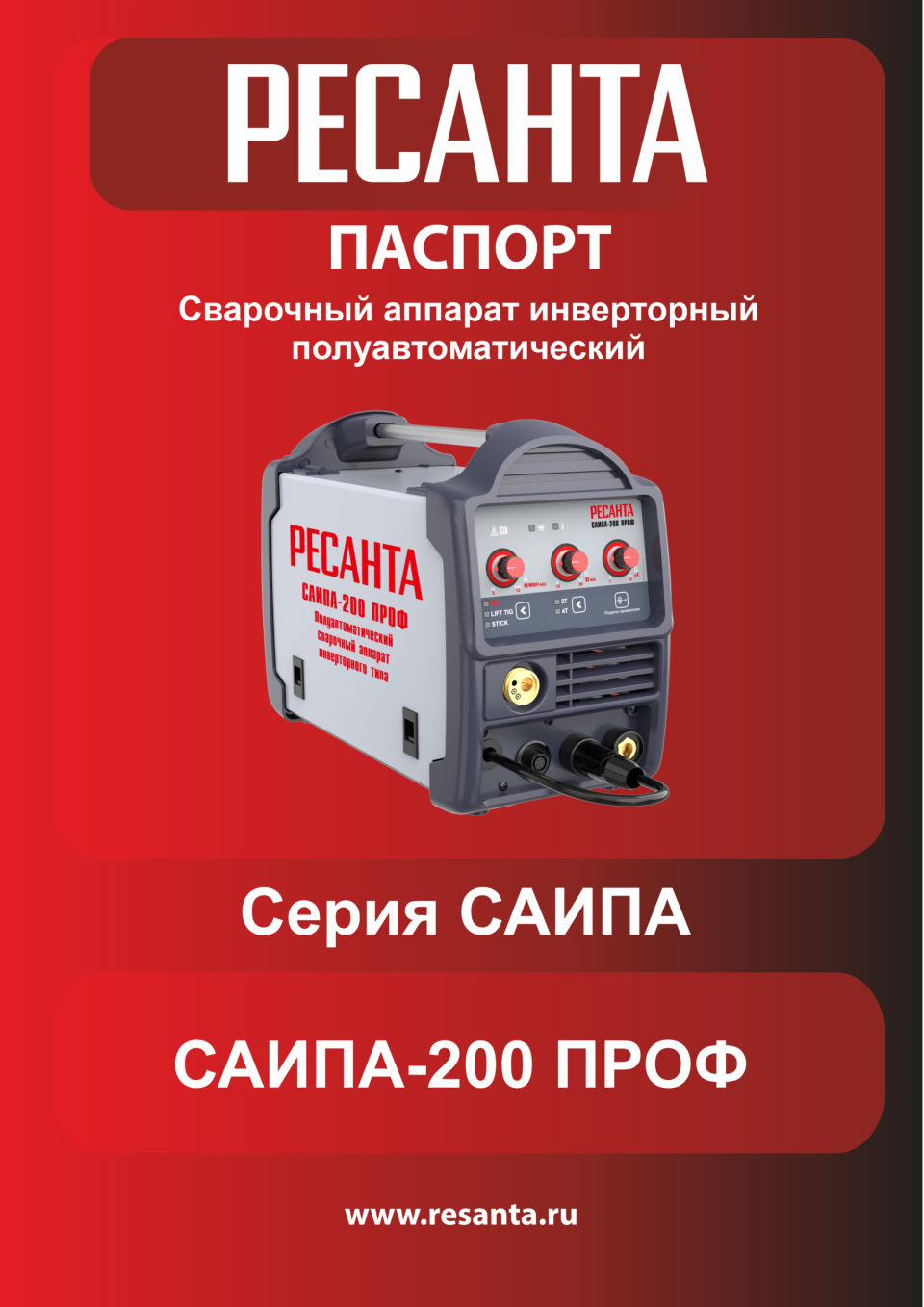

Инструкция сварочный аппарат Ресанта САИПА-200 ПРОФ (MIG/MAG)

Дл Для работы в TIG режиме с данным аппаратом понадобится вентильная горелка.

1. ОБЩИЕ СВЕДЕНИЯ

2. ПРАВИЛА БЕЗОПАСНОСТИ

3. ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

4. КОМПЛЕКТНОСТЬ

5. ОБЩИЙ ВИД УСТРОЙСТВА

5.1 Основные элементы управления и индикации САИПА-200 ПРОФ

6. ОСНОВНЫЕ ПОНЯТИЯ ФУНКЦИЙ АППАРАТА И ИХ ЗАВИСИМОСТЬ

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

8. ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ

8.1 Устройство и принцип работы

8.3 Подготовка аппарата к работе и порядок работы (режим сварки MIG/MAG)

8.4 Подготовка аппарата к работе и порядок работы (режим TIG)

Открытие/закрытые защитного газа осуществляется на горелке.

8.5 Подготовка аппарата к работе и порядок работы (режим ММА)

9. РЕКОМЕНДАЦИИ ПО ПРОВЕДЕНИЮ СВАРОЧНЫХ РАБОТ

9.1. Рекомендации для режима сварки MIG/MAG/FCAW

9.2. Рекомендации для режима сварки ММА

9.3. Рекомендации для режима сварки TIG

 Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать черные, нержавеющие, разнородные, цветные металлы и сплавы.

 При аргонодуговой сварке постоянным током неплавящимся электродом используют прямую полярность, то есть горелка подключена к «-», а заготовка к «+». Дуга горит устойчиво, обеспечивая хорошее формирования шва. При обратной полярности устойчивость про...

 Сварка постоянным током на обратной полярности применяется для алюминиевых и магниевых сплавов.

 Основной газ, применяемый при TIG сварке, это аргон.

 При TIG сварке необходимо помнить, что неплавящийся электрод в процессе сварки изнашивается и теряет форму, вследствие чего его необходимо затачивать, а также регулировать величину вылета относительно сопла горелки. Также необходимо правильно подбир...

Рис.20 Выпуск электрода

Рис.21. Пример заточки вольфрамового электрода, где

А) при сварке на постоянном токе >50А; Б) при сварке алюминия; В) при сварке на постоянном токе <50 А без притупления.

При сварке без присадочного материала электрод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным материалом - под углом. Присадочный пруток перемещают впереди горелки.

При аргонодуговой сварке также следует помнить про противоположный угол наклона горелки (см. рис. 22) — это влияет на формирование сварочного шва. Старайтесь держать горелку под углом 90° (по отношении к линии шва).

При наплавке валиков горизонтальных швов в нижнем положении присадочной проволоке придают поступательные движения. Это надо делать так, чтобы металл равными порциями поступал в сварочную ванну (см. рис. 23). Не рекомендуется прекращать сварку удлинением дуги, отводя горелку. Это ухудшает газовую защиту шва.

Рис.23. Пример манипуляции присадочной проволокой при TIG сварке

Присадочную проволоку следует выбирать максимально приближенную к химическому составу основного металла.

Расход присадочного прутка в общих случаях выбирается равным длине сварочного шва

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1 Обслуживание сварочной горелки

10.2 Замена подающего ролика

11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

14. ГАРАНТИЙНЫЙ ТАЛОН

15. СЕРВИСНЫЕ ЦЕНТРЫ:
