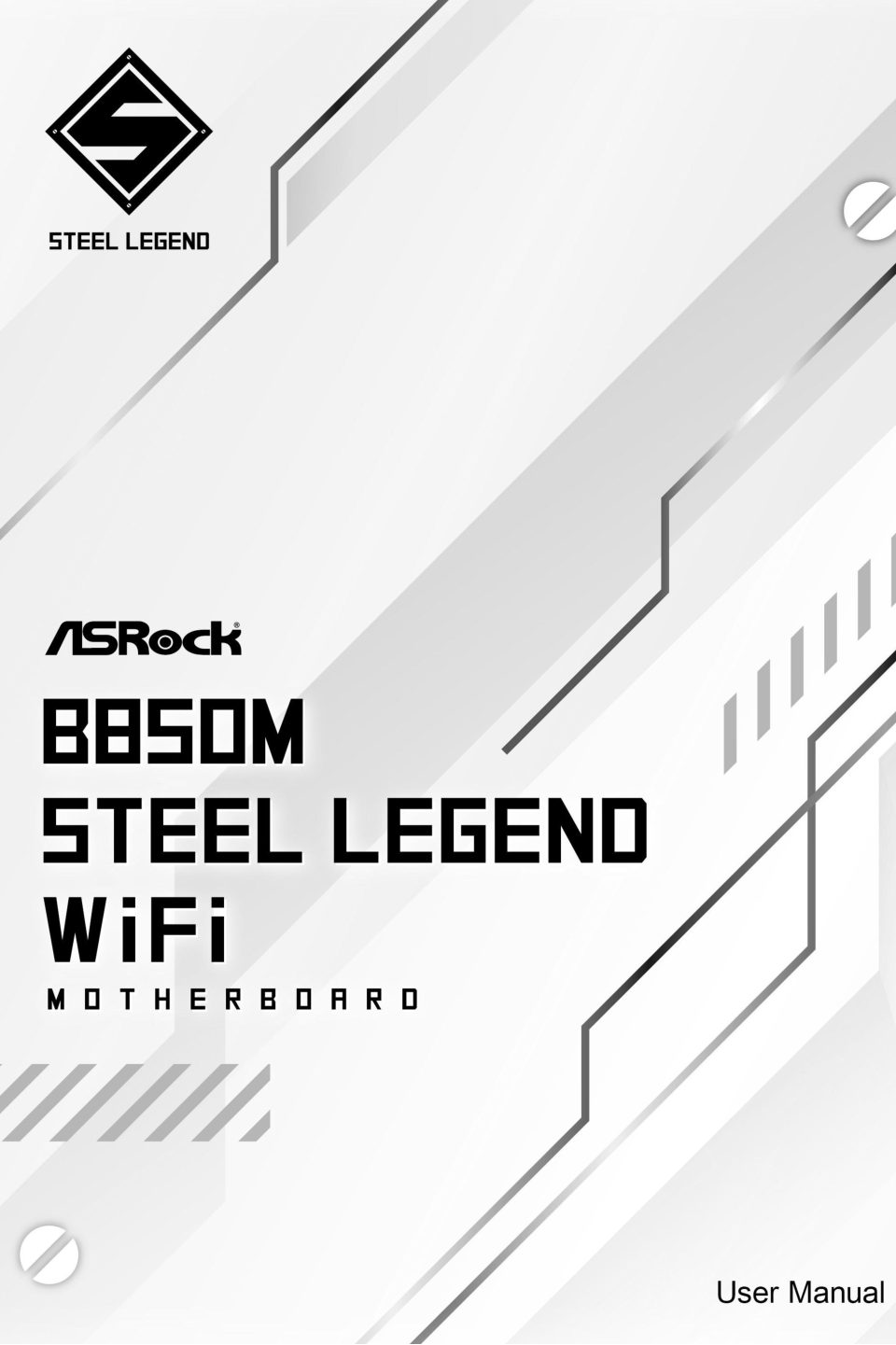

Карточка инструкции: Материнская плата ASRock B850M Steel Legend WiFi. Документ содержит 73 страницы. Раздел: Материнские платы. Бренд: Asrock. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: Asrock
Объём73страниц в документе
Файл5.5 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 3
Contents Chapter 1 Introduction 1 1.1 Package Contents 1 1.2 Specifications 2 1.3 Motherboard Layout 7 1.4 I/O Panel 9 1.5 Block Diagram 10 1.6 802.11be Wi-Fi 7 Module and ASRock WiFi 2.4/5/6 GHz Antennas 11 Chapter 2 I…
Читать страницуСтраница 4
2.13 Smart Button 52 2.14 Post Status Checker 54 2.15 M.2 SSD Installation Guide (M2_1) 55 2.16 M.2 SSD Installation Guide (M2_2) 58 2.17 M.2 SSD Installation Guide (M2_3) 61
Читать страницуСтраница 5
B850M Steel Legend WiFi Chapter 1 Introduction Thank you for purchasing ASRock B850M Steel Legend WiFi motherboard, a reliable motherboard produced under ASRock’s consistently stringent quality control. It delivers exce…
Читать страницуСтраница 6
1.2 Specifications Platform • Micro ATX Form Factor • 2oz Copper PCB CPU • Supports AMD Socket AM5 RyzenTM 9000, 8000 and 7000 Series Processors* * The availability of expansion slots may vary by CPU. Please refer to PC…
Читать страницуСтраница 7
B850M Steel Legend WiFi Graphics • Integrated AMD RDNATM graphics (Actual support may vary by CPU) • 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz • 1 x DisplayPort 1.4 w…
Читать страницуСтраница 8
USB CPU: • 1 x USB 3.2 Gen2 Type-C (Rear) • 1 x USB 3.2 Gen2 Type-A (Rear) • 1 x USB 3.2 Gen1 Type-A (Rear (USB32_2)) Chipset: • 1 x USB 3.2 Gen1 Type-C (Front) • 5 x USB 3.2 Gen1 Type-A (1 Rear (USB32_3), 4 Front) • 8…
Читать страницуСтраница 9
B850M Steel Legend WiFi RAID • Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices • Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe stor age devices* * Requires additional M.2 NVMe expansion cards to support…
Читать страницуОглавление документа
Chapter 1 Introduction
1.1 Package Contents
1.2 Specifications
1.3 Motherboard Layout
1.4 I/O Panel
1.5 Block Diagram
1.6 802.11be Wi-Fi 7 Module and ASRock WiFi 2.4/5/6 GHz Antennas
Chapter 2 Installation
2.1 Installing the CPU
2.2 Installing the CPU Fan and Heatsink
2.3 Installing Memory Modules (DIMM)
2.4 Connecting the Front Panel Header
2.5 Installing the Motherboard
2.6 Installing SATA Drives
2.7 Installing a Graphics Card
2.8 Connecting Peripheral Devices
2.9 Connecting the Power Connectors
2.10 Power On
2.11 Jumpers Setup
2.12 Onboard Headers and Connectors
2.13 Smart Button
2.14 Post Status Checker
2.15 M.2 SSD Installation Guide (M2_1)
2.16 M.2 SSD Installation Guide (M2_2)
2.17 M.2 SSD Installation Guide (M2_3)
