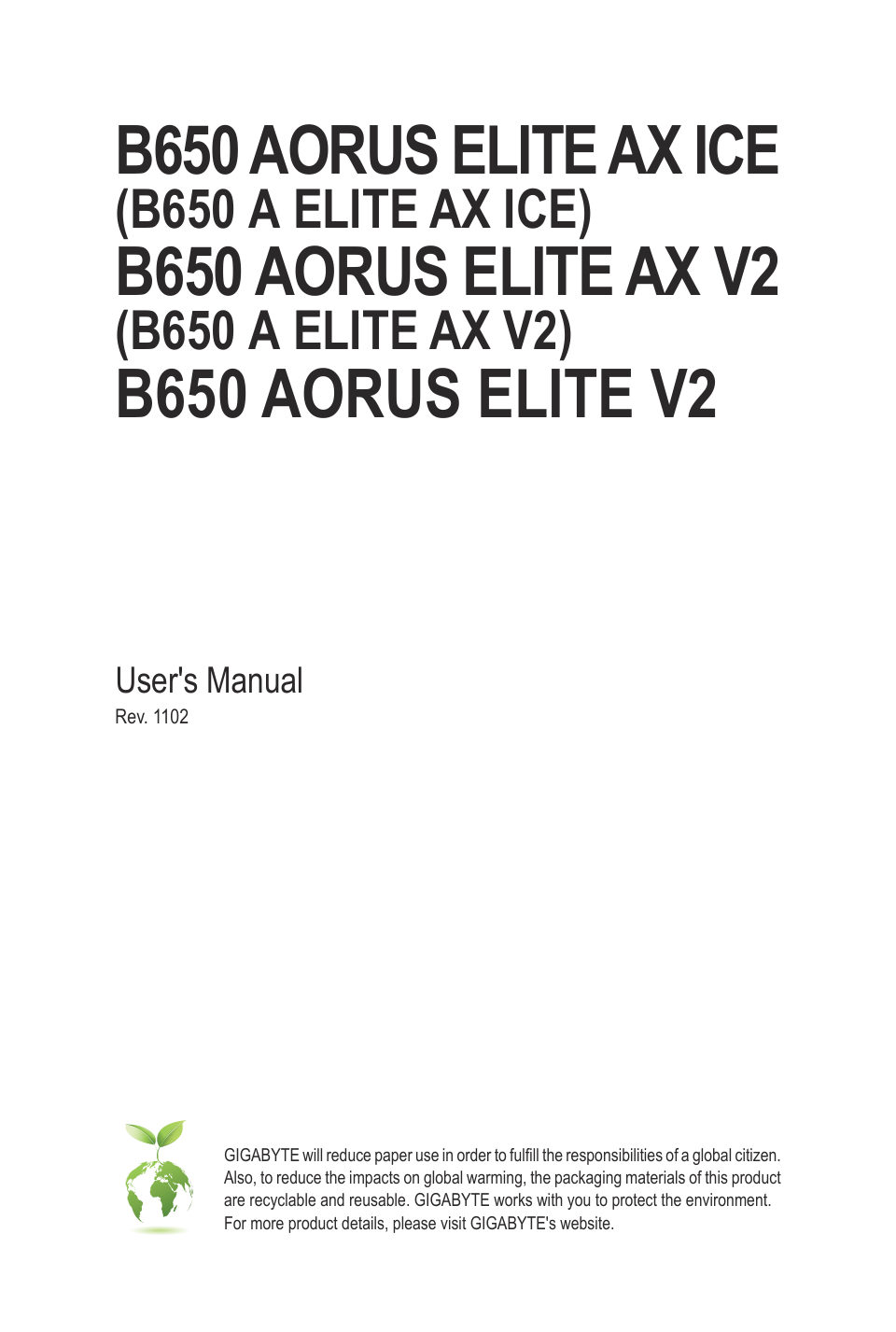

B650 AORUS ELITE AX ICE (B650 A ELITE AX ICE) B650 AORUS ELITE AX V2 (B650 A ELITE AX V2) B650 AORUS ELITE V2 User's Manual Rev. 1102 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global c…
Читать страницуИнструкция материнская плата GIGABYTE B650 AORUS ELITE AX V2
Карточка инструкции: Материнская плата GIGABYTE B650 AORUS ELITE AX V2. Документ содержит 39 страниц. Раздел: Материнские платы. Бренд: GIGABYTE. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: GIGABYTE
Объём39страниц в документе
Файл16 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Copyright © 2024 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…
Читать страницуСтраница 4
Chapter 1 Product Introduction 1-1 Motherboard Layout ATX_12V1 CPU_FAN ARGB_V2_2 QFLASH_PLUS ATX_12V CPU_OPT QFLED SYS_FAN1 M2_WIFIjk Socket AM5 DP_HDMI20 ATX USB20 USB 2.0 Hub V2ICE U32_1 U32G2C (AX)AX U32_2 USB 3.2 EL…
Читать страницуСтраница 5
1-2 Motherboard Block Diagram PCI Express 5.0/4.0 (Note) Bus CPU CLK+/- (100 MHz) x4 DDR5 5200/4800/4400 MT/s 1 M.2 Socket 3 (M2A_CPU) PCI Express 4.0 Bus AM5 CPU 1 USB Type-C®, x4/x2 (Note) with USB 3.2 Gen 2 support x…
Читать страницуСтраница 6
1-3 Box Contents 55 B650 AORUS ELITE AX ICE, B650 AORUS ELITE AX V2, or B650 AORUS ELITE V2 motherboard 55 User's Manual 55 One antennajk 55 Two SATA cables 55 One G Connector 55 Three pack of M.2 thick/thin rubber pads…
Читать страницуСтраница 7
Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…
Читать страницуСтраница 8
2-2 Product Specifications CPU AMD Socket AM5, support for: AMD Ryzen™ 9000 Series Processors/ AMD Ryzen™ 8000 Series Processors/ AMD Ryzen™ 7000 Series Processors (Go to GIGABYTE's website for the latest CPU support…
Читать страницуСтраница 9
Storage Interface 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs: AMD Ryzen™ 9000/7000 Series Processors support PCIe 5.0 x4/x2 SSDs AMD Ryzen™ 8000 Se…
Читать страницуОглавление документа
Chapter 1 Product Introduction
Chapter 2 Hardware Installation
2-1 Installation Precautions
2-2 Product Specifications
2-3 Installing the CPU and CPU Cooler
2-4 Installing the Memory
2-5 Installing an Expansion Card
2-6 Back Panel Connectors
2-7 Onboard Button and LEDs
2-8 Internal Connectors
Chapter 3 BIOS Setup
Chapter 4 Installing the Operating System and Drivers
Chapter 5 Appendix
