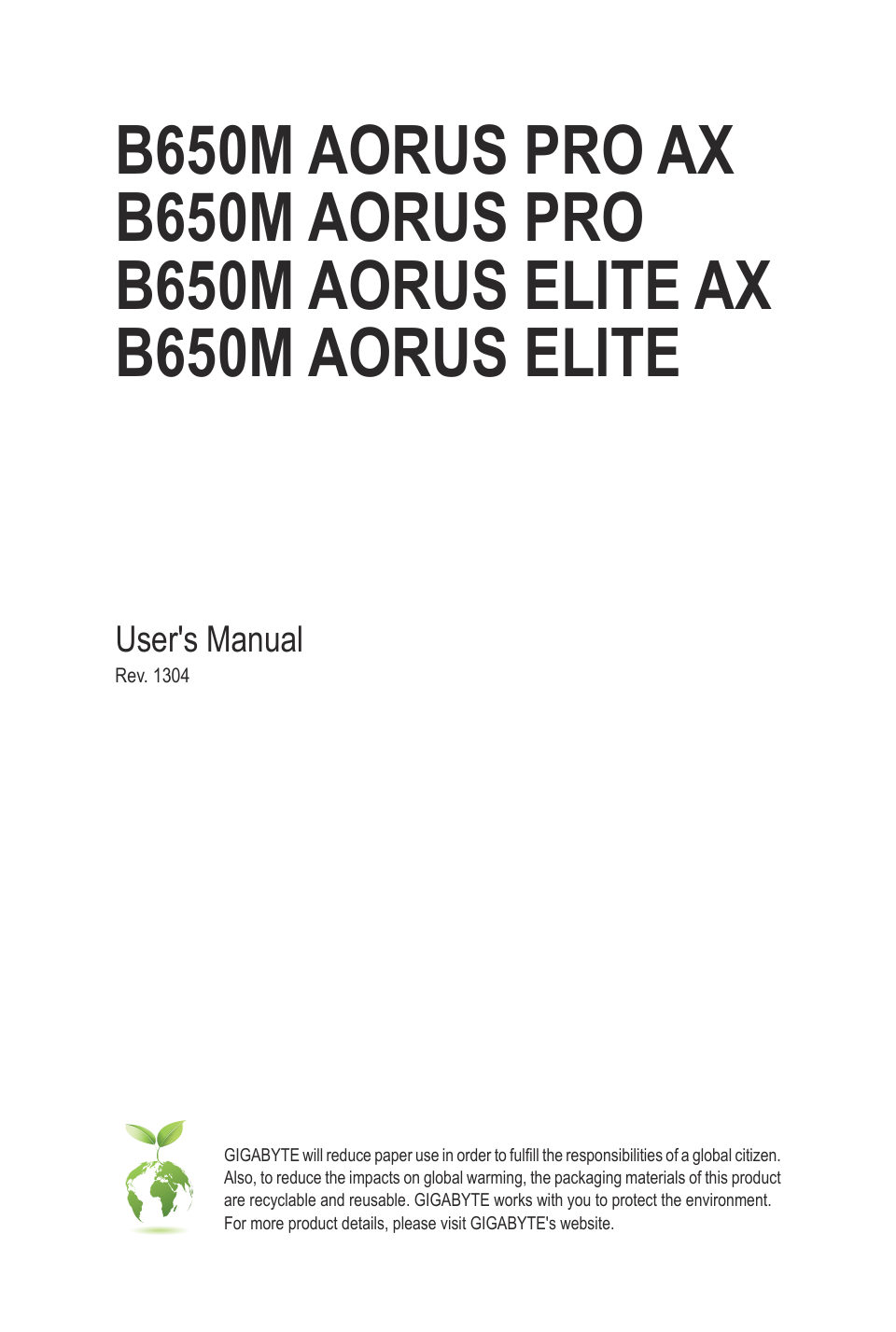

B650M AORUS PRO AX B650M AORUS PRO B650M AORUS ELITE AX B650M AORUS ELITE User's Manual Rev. 1304 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to reduce the impacts…
Читать страницуИнструкция материнская плата GIGABYTE B650M AORUS PRO AX
Карточка инструкции: Материнская плата GIGABYTE B650M AORUS PRO AX. Документ содержит 45 страниц. Раздел: Материнские платы. Бренд: GIGABYTE. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: GIGABYTE
Объём45страниц в документе
Файл17 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Copyright © 2024 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…
Читать страницуСтраница 4
Chapter 1 Product Introduction 1-1 Motherboard Layout CPU_FAN QFLASH_PLUS ATX_12V QFLED M2_WIFIjk D_LED2 CPU_OPT CPU_LED USB 2.0 Hub LED_C2 USB20 ATX Socket AM5 DP_HDMI20 (AX)/(AX) U32G2C PROELITE U32 U32X4 AORUSAORUS U…
Читать страницуСтраница 5
B650M AORUS ELITE (AX) PCB rev. 1.3 or later: CPU_FAN QFLASH_PLUS ATX_12V QFLED M2_WIFIjk D_LED2 CPU_OPT CPU_LED USB 2.0 Hub LED_C2 USB20 ATX Socket AM5 DP_HDMI20 (AX) U32G2C ELITE U32 U32X4 AORUS USB 3.2 Gen1 Hub SYS_F…
Читать страницуСтраница 6
1-2 Motherboard Block Diagram PCI Express 5.0/4.0 (Note) Bus CPU CLK+/- (100 MHz) x4 DDR5 5200/4800/4400 MT/s 1 M.2 Socket 3 (M2A_CPU) PCI Express 4.0 Bus AM5 CPU 1 USB Type-C®, x4/x2 (Note) with USB 3.2 Gen 2 support x…
Читать страницуСтраница 7
1-3 Box Contents 55 B650M AORUS PRO AX, B650M AORUS PRO, B650M AORUS ELITE AX, or B650M AORUS ELITE motherboard 55 User's Manual 55 One antennajk 55 Two SATA cables 55 Two pack of M.2 thick/thin rubber padsjkl j Only fo…
Читать страницуСтраница 8
Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…
Читать страницуСтраница 9
2-2 Product Specifications CPU AMD Socket AM5, support for: AMD Ryzen™ 9000 Series Processors/ AMD Ryzen™ 8000 Series Processors/ AMD Ryzen™ 7000 Series Processors (Go to GIGABYTE's website for the latest CPU support…
