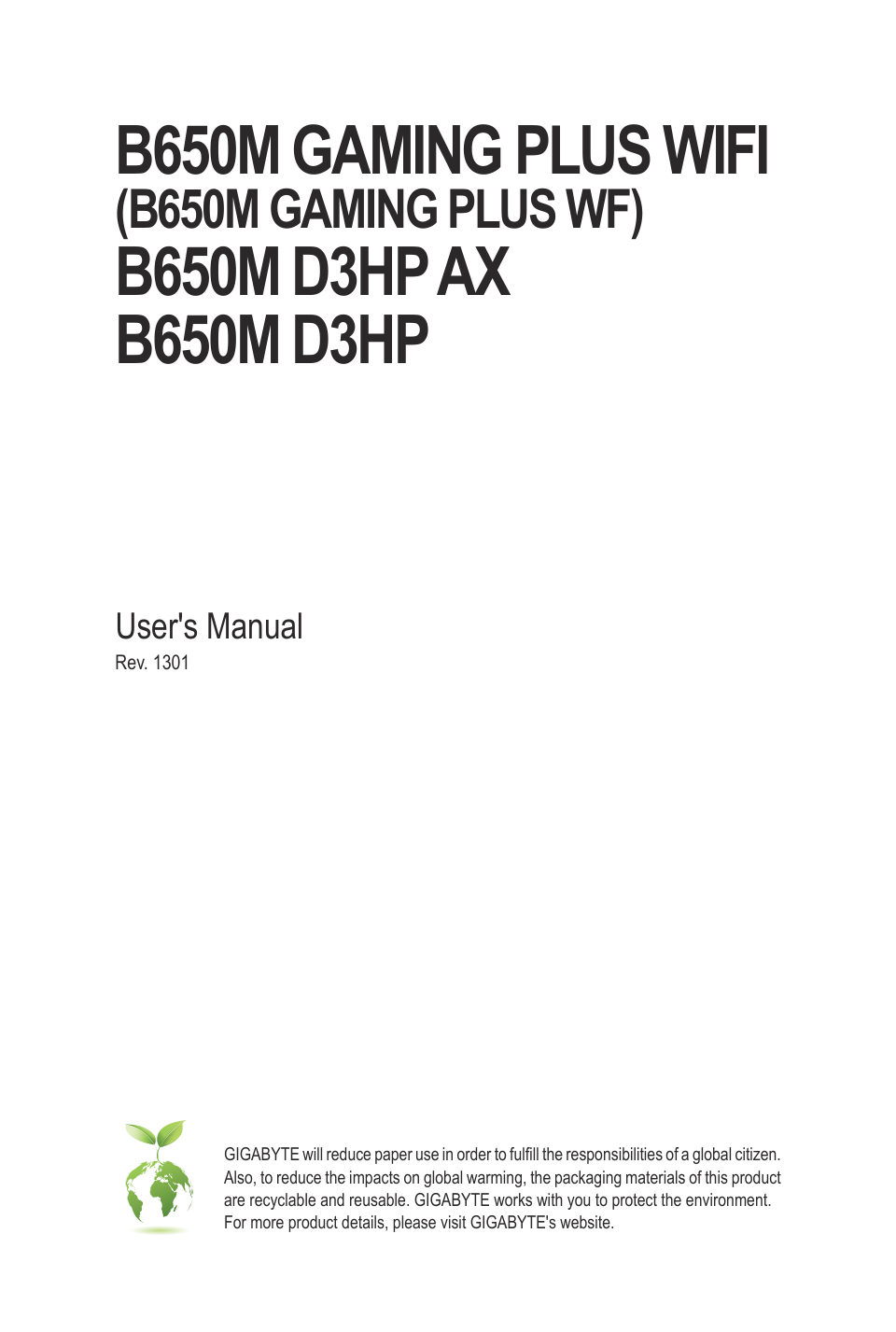

B650M GAMING PLUS WIFI (B650M GAMING PLUS WF) B650M D3HP AX B650M D3HP User's Manual Rev. 1301 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to reduce the impacts on…
Читать страницуИнструкция материнская плата GIGABYTE B650M D3HP
Карточка инструкции: Материнская плата GIGABYTE B650M D3HP. Документ содержит 36 страниц. Раздел: Материнские платы. Бренд: GIGABYTE. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: GIGABYTE
Объём36страниц в документе
Файл15 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Copyright © 2025 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…
Читать страницуСтраница 4
Chapter 1 Product Introduction 1-1 Motherboard Layout ATX_12V CPU_FAN DP_HDMI SOCKET AM5 D_LED2 DP ATX PS2_USB M2_WIFI jk U3C_5G U3A_5G U35G_LAN Realtek® B650M GAMING PLUS WIFI 2.5GbE LAN B650M D3HP AX AUDIO PCIEX16 B65…
Читать страницуСтраница 5
1-2 Box Contents 55 B650M GAMING PLUS WIFI, B650M D3HP AX, or B650M D3HP motherboard 55 User's Manual 55 One antennasjk 55 One SATA cable 55 I/O Shield 55 One pack of M.2 thick/thin rubber pads j Only for B650M GAMING P…
Читать страницуСтраница 6
Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…
Читать страницуСтраница 7
2-2 Product Specifications CPU AMD Socket AM5, support for: AMD Ryzen™ 9000 Series Processors/ AMD Ryzen™ 8000 Series Processors/ AMD Ryzen™ 7000 Series Processors (Go to GIGABYTE's website for the latest CPU support…
Читать страницуСтраница 8
Expansion Slots 1 x PCI Express x16 slot (PCIEX16), integrated in the CPU: AMD Ryzen™ 9000/7000 Series Processors support PCIe 4.0 x16 mode AMD Ryzen™ 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode AMD Ryz…
Читать страницуСтраница 9
Back Panel 1 x PS/2 keyboard/mouse port Connectors 1 x USB Type-C® port, with USB 3.2 Gen 1 support 3 x USB 3.2 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x HDMI port 2 x DisplayPorts 2 x antenna connector…
