Материнская плата GIGABYTE B760M DS3H AX DDR4
Читать с 1 страницы Раздел категории Другие инструкции бренда Скачать PDF

Быстрый переход по страницам

Страницы документа
Страница PDF

Страница 1

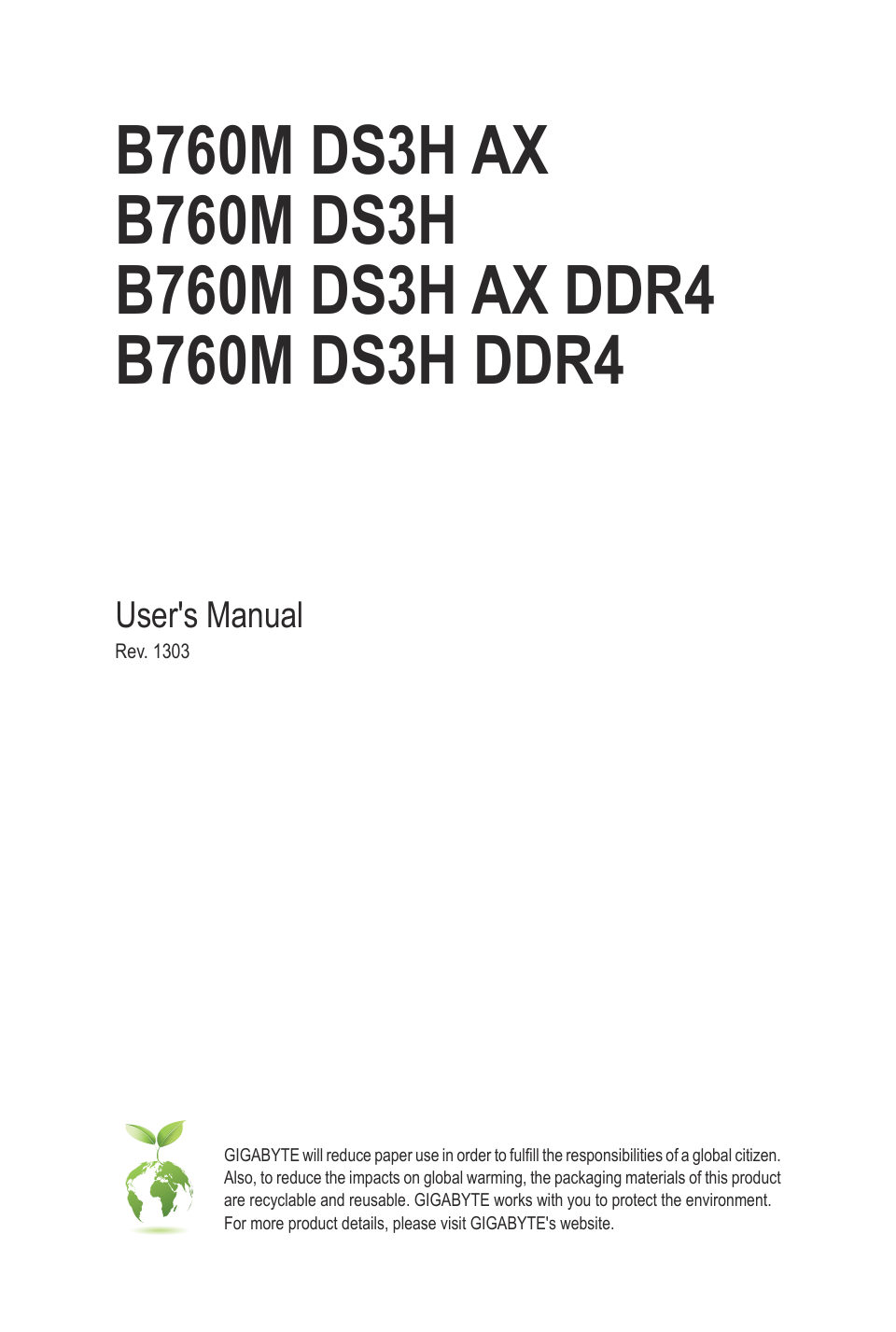

B760M DS3H AX B760M DS3H B760M DS3H AX DDR4 B760M DS3H DDR4 User's Manual Rev. 1303 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to reduce the impacts on global warm…

Читать страницу
Страница PDF

Страница 2

Copyright © 2024 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…

Читать страницу
Страница PDF

Страница 4

Chapter 1 Product Introduction 1-1 Motherboard Layout KB_MS_USB ATX_12V_2X4 CPU_FAN M2_WIFI SYS_FAN1 ATX LGA1700 HDMI DUAL_DP SYS_FAN2 DDR4 U32G2C AXAX 45 U32 DS3HDS3H SATA3 U32_LAN 80 B760MB760M F_U32 AUDIO M2A_CPU j l…

Читать страницу
Страница PDF

Страница 5

KB_MS_USB ATX_12V_2X4 CPU_FAN SYS_FAN1 ATX LGA1700 VGA HDMI DUAL_DP SYS_FAN2 DDR4 4 U32G2C 5 U32 DS3HDS3H SATA3 U32_LAN 80 B760MB760M F_U32 AUDIO M2A_CPU k m k m k m k m Realtek® PCIEX16 DDR5_A1DDR4_A1DDR5_A2DDR4_A2DDR5…

Читать страницу
Страница PDF

Страница 6

1-2 Box Contents 55 B760M DS3H AX, B760M DS3H, B760M DS3H AX DDR4 or B760M DS3H DDR4 motherboard 55 User's Manual 55 I/O Shield 55 Two SATA cables 55 One antenna jl 55 M.2 screw 55 One pack of M.2 thick/thin rubber pads…

Читать страницу
Страница PDF

Страница 7

Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…

Читать страницу
Страница PDF

Страница 8

2-2 Product Specifications CPU ŠŠ LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors (Go to GIGABYTE's website for the latest CPU support list.) ŠŠ L3 cac…

Читать страницу
Страница PDF

Страница 9

Wireless Š AMD Wi-Fi 6E RZ608 (MT7921K) (For PCB rev. 1.0) Communication - WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands Modulejl - BLUETOOTH 5.2 - Support for 11ax 80MHz wireless standard Š In…

Читать страницу

Оглавление документа

Разделы документа
Chapter 1 Product Introduction
4
1-1 Motherboard Layout
4
1-2 Box Contents
6
Chapter 2 Hardware Installation
7
2-1 Installation Precautions
7
2-2 Product Specifications
8
2-3 Installing the CPU and CPU Cooler
12
2-4 Installing the Memory
15
2-5 Installing an Expansion Card
16
2-6 Back Panel Connectors
17
2-7 Internal Connectors
19
Chapter 3 BIOS Setup
31
Chapter 4 Installing the Operating System and Drivers
33
4-1 Operating System Installation
33
4-2 Drivers Installation
34
Chapter 5 Appendix
35
5-1 Configuring a RAID Set
35
Regulatory Notices
36
Contact Us
40
