Инструкция материнская плата Gigabyte B840M DS3H WF6

Карточка инструкции: Материнская плата Gigabyte B840M DS3H WF6. Документ содержит 35 страниц. Раздел: Материнские платы. Бренд: Gigabyte. Доступны оглавление, просмотр по страницам и PDF для скачивания.

Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы

Бренд: Gigabyte

Объём35страниц в документе
Файл15 MBразмер PDF
Русский языкНетне обнаружен в документе
Материнская плата Gigabyte B840M DS3H WF6
Читать с 1 страницы Раздел категории Другие инструкции бренда Скачать PDF

Быстрый переход по страницам

Страницы документа
Страница PDF

Страница 1

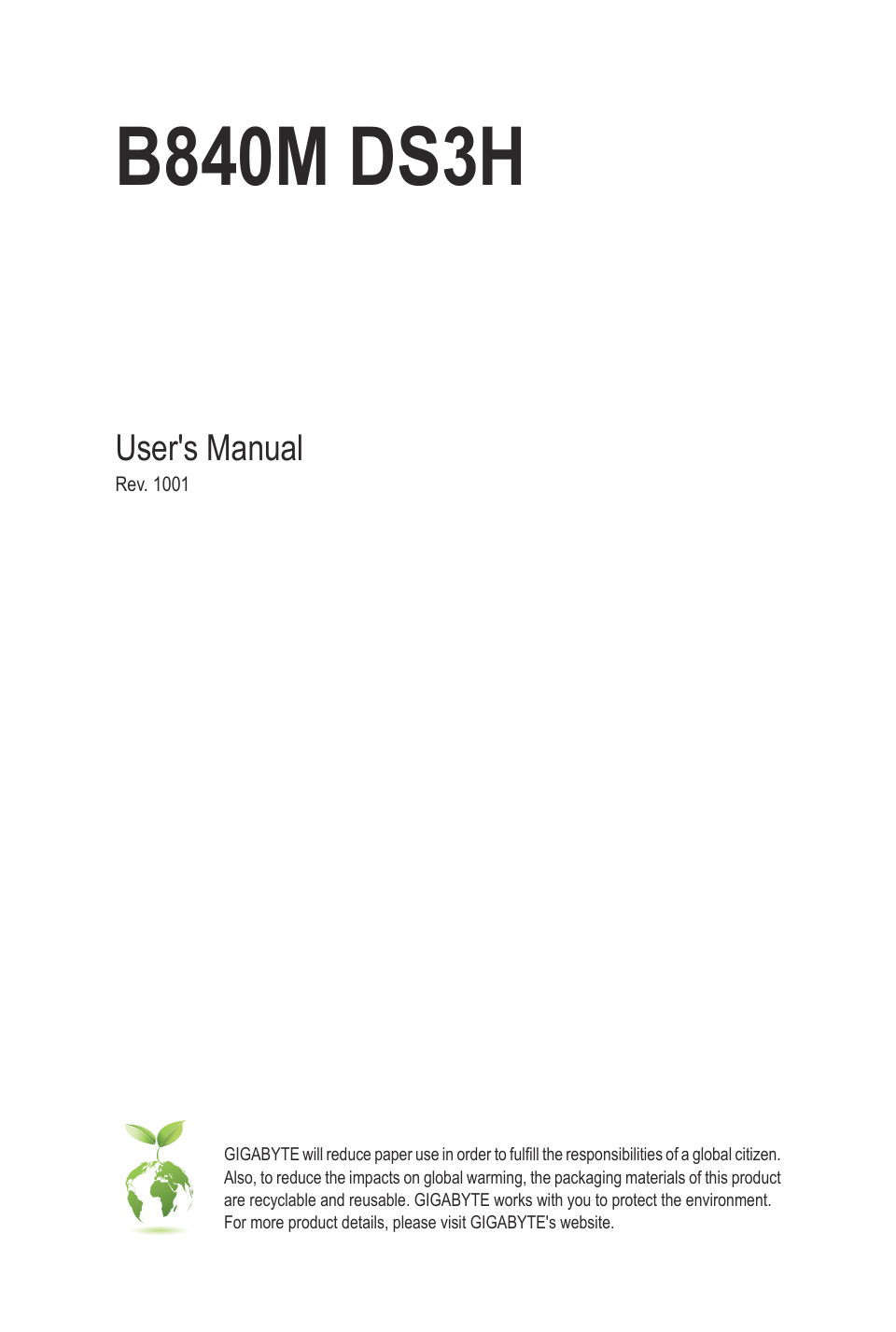

B840M DS3H User's Manual Rev. 1001 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to reduce the impacts on global warming, the packaging materials of this product are…

Читать страницу
Страница PDF

Страница 2

Copyright © 2024 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…

Читать страницу
Страница PDF

Страница 4

Chapter 1 Product Introduction 1-1 Motherboard Layout 12V_2X4 CPU_FAN DP_HDMI CPU_OPT CPUDRAM VGABOOT DP Socket AM5 USB ARGB_V2_2 ATX PS2_USB USB 2.0 Hub QFLED QF_PLUS DS3H U3C_5G B840M U35G_LAN FU3C_5G Realtek® 2.5GbE…

Читать страницу
Страница PDF

Страница 5

1-2 Box Contents 55 B840M DS3H motherboard 55 User's Manual 55 Quick Installation Guide 55 I/O Shield 55 Two SATA cables 55 One pack of M.2 thick/thin rubber pads * The box contents above are for reference only and the…

Читать страницу
Страница PDF

Страница 6

Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…

Читать страницу
Страница PDF

Страница 7

2-2 Product Specifications CPU ŠŠ AMD Socket AM5, support for: AMD Ryzen™ 9000 Series Processors/ AMD Ryzen™ 8000 Series Processors/ AMD Ryzen™ 7000 Series Processors (Go to GIGABYTE's website for the latest CPU support…

Читать страницу
Страница PDF

Страница 8

Storage Interface ŠŠ 1 x M.2 connector (M2A_CPU), , integrated in the CPU, supporting Socket 3, M key, type 2580/2280 SSDs: AMD Ryzen™ 9000/7000 Series Processors support PCIe 4.0 x4/x2 SSDs AMD Ryzen™ 8000 Series-Phoen…

Читать страницу
Страница PDF

Страница 9

Back Panel ŠŠ 1 x HDMI port (Note) Connectors ŠŠ 2 x DisplayPorts (Note) ŠŠ 1 x Q-Flash Plus button ŠŠ 1 x PS/2 keyboard/mouse port ŠŠ 1 x USB Type-C® port, with USB 3.2 Gen 1 support ŠŠ 2 x USB 3.2 Gen 1 ports ŠŠ 4 x U…

Читать страницу
