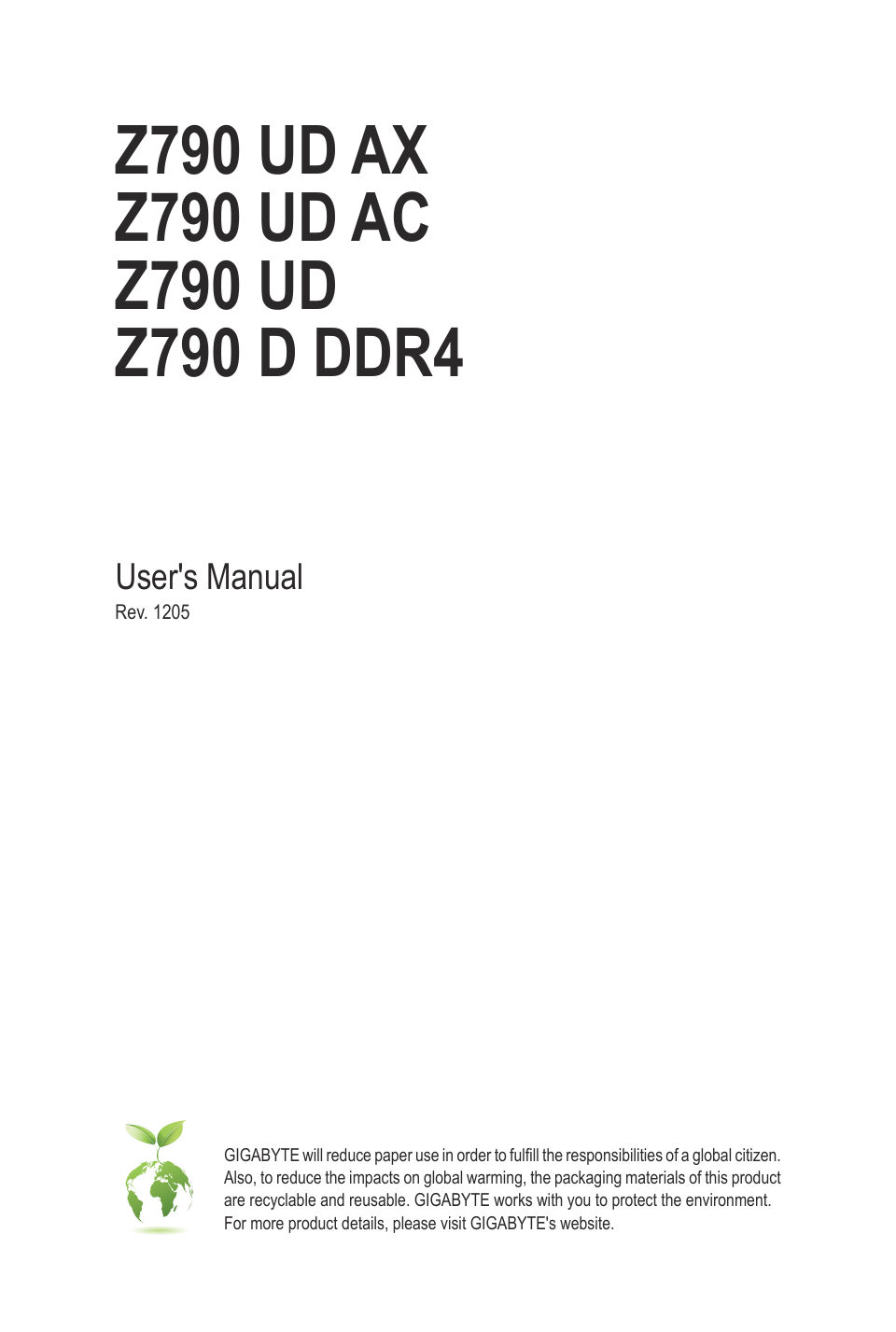

Z790 UD AX Z790 UD AC Z790 UD Z790 D DDR4 User's Manual Rev. 1205 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to reduce the impacts on global warming, the packaging…
Читать страницуИнструкция материнская плата GIGABYTE Z790 UD
Карточка инструкции: Материнская плата GIGABYTE Z790 UD. Документ содержит 43 страницы. Раздел: Материнские платы. Бренд: GIGABYTE. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: GIGABYTE
Объём43страниц в документе
Файл19 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Copyright © 2025 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…
Читать страницуСтраница 4
Chapter 1 Product Introduction 1-1 Motherboard Layout CPU_OPT ATX_12V_2X4_1 ATX_12V_2X4_2 CPU_FAN LED_C2 D_LED2 KB_MS_USB20 SYS_FAN1 ATX M2_WIFIjk LGA1700 USB 2.0 Hub U32_20 DP_HDMI U320G SYS_FAN2B U32G2 SYS_FAN2A U32_L…
Читать страницуСтраница 5
CPU_OPT ATX_12V_2X2 ATX_12V_2X4 CPU_FAN LED_C2 D_LED2 KB_MS_USB20 SYS_FAN1 ATX LGA1700 U32 HDMI U320G SYS_FAN2B U32G2 SYS_FAN2A U32_LAN Z790 D DDR4AUDIO F_U32 110 80 M2A_CPU F_U32C Realtek® PCIEX16 2.5GbE LAN DDR4_A1 DD…
Читать страницуСтраница 6
1-2 Box Contents 55 Z790 UD AX, Z790 UD AC, Z790 UD, or Z790 D DDR4 motherboard 55 User's Manual 55 One antennajk 55 Two antennask(Note) 55 Two SATA cables 55 M.2 screw(s) 55 One pack of M.2 thick/thin rubber padsjkl j…
Читать страницуСтраница 7
Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…
Читать страницуСтраница 8
2-2 Product Specifications CPU LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors (Go to GIGABYTE's website for the latest CPU support list.) L3 cac…
Читать страницуСтраница 9
Wireless Realtek® Wi-Fi 6E RTL8852CE (For PCB rev. 1.2) Communication - WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands Modulej - BLUETOOTH 5.3 - Support for 11ax 160MHz wireless standard (Act…
