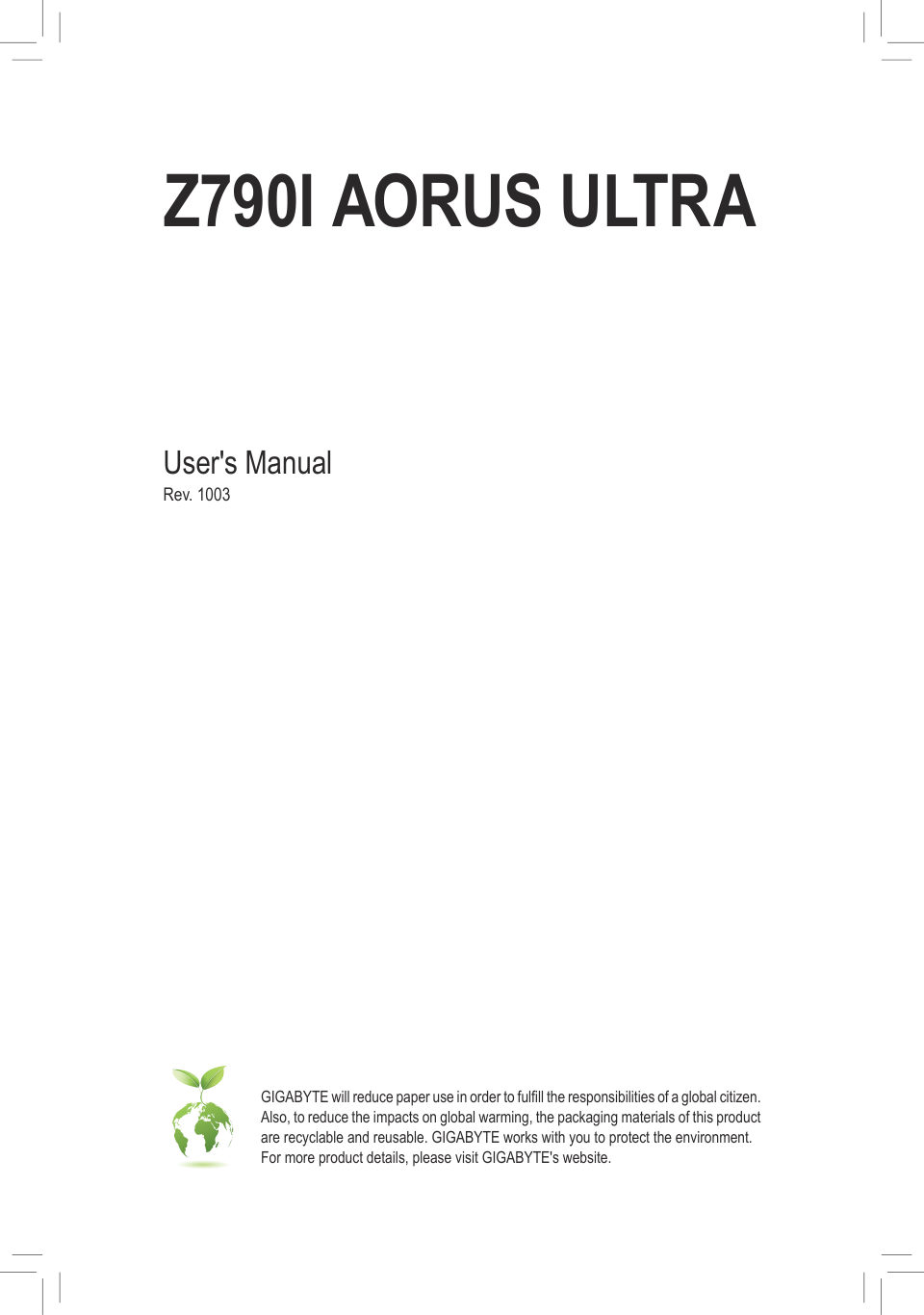

Z790I AORUS ULTRA User's Manual Rev. 1003 GIGABYTE will reduce paper use in order to fulfill the responsibilities of a global citizen. Also, to reduce the impacts on global warming, the packaging materials of this produ…
Читать страницуИнструкция материнская плата GIGABYTE Z790I AORUS ULTRA
Карточка инструкции: Материнская плата GIGABYTE Z790I AORUS ULTRA. Документ содержит 37 страниц. Раздел: Материнские платы. Бренд: GIGABYTE. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: GIGABYTE
Объём37страниц в документе
Файл16 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Copyright © 2024 GIGA-BYTE TECHNOLOGY CO., LTD. All rights reserved. The trademarks mentioned in this manual are legally registered to their respective owners. Disclaimer Information in this manual is protected by copyr…
Читать страницуСтраница 4
Chapter 1 Product Introduction 1-1 Motherboard Layout ATX_12V_2X4 SYS_FAN1 CPU_OPT CPU_FAN ATX DDR5_A1 DDR5_B1 DP_HDMI20 LGA1700 U32 BAT ULTRA USB20 E_AUDIO AORUS SATA3 Z790I 1 0 U32G2 BAT U320G LED_C F_U32 U32G2_LAN In…
Читать страницуСтраница 5
1-2 Motherboard Block Diagram PCI Express 5.0 Bus CPU CLK+/- (80~800 MHz) x16 DDR5 5600 (Note)/5200 (Note)/4800/4400 MT/s x16 LGA1700 CPU PCI Express 4.0 Bus Express DDI PCI HDMI 1 1 M.2 Socket 3 (M2A_CPU) DisplayPort D…
Читать страницуСтраница 6
1-3 Box Contents 55 Z790I AORUS ULTRA motherboard 55 User's Manual 55 One antenna 55 Two SATA cables 55 One Front USB header extension cable 55 Three Fan power extension cables 55 One EXT_PWR cable * The box contents ab…
Читать страницуСтраница 7
Chapter 2 Hardware Installation 2-1 Installation Precautions The motherboard contains numerous delicate electronic circuits and components which can become damaged as a result of electrostatic discharge (ESD). Prior to…
Читать страницуСтраница 8
2-2 Product Specifications CPU LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors (Go to GIGABYTE's website for the latest CPU support list.) L3 cac…
Читать страницуСтраница 9
Storage Interface CPU: - 1 x M.2 connector on the back of the GC-Z790I BTB PLUG (Socket 3, M key, type 2280/2260 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: - 1 x M.2 connector on the front of GC-Z790I BTB PLUG…
