Инструкция материнская плата MSI A520M-A PRO

Страница PDF

Страница 81

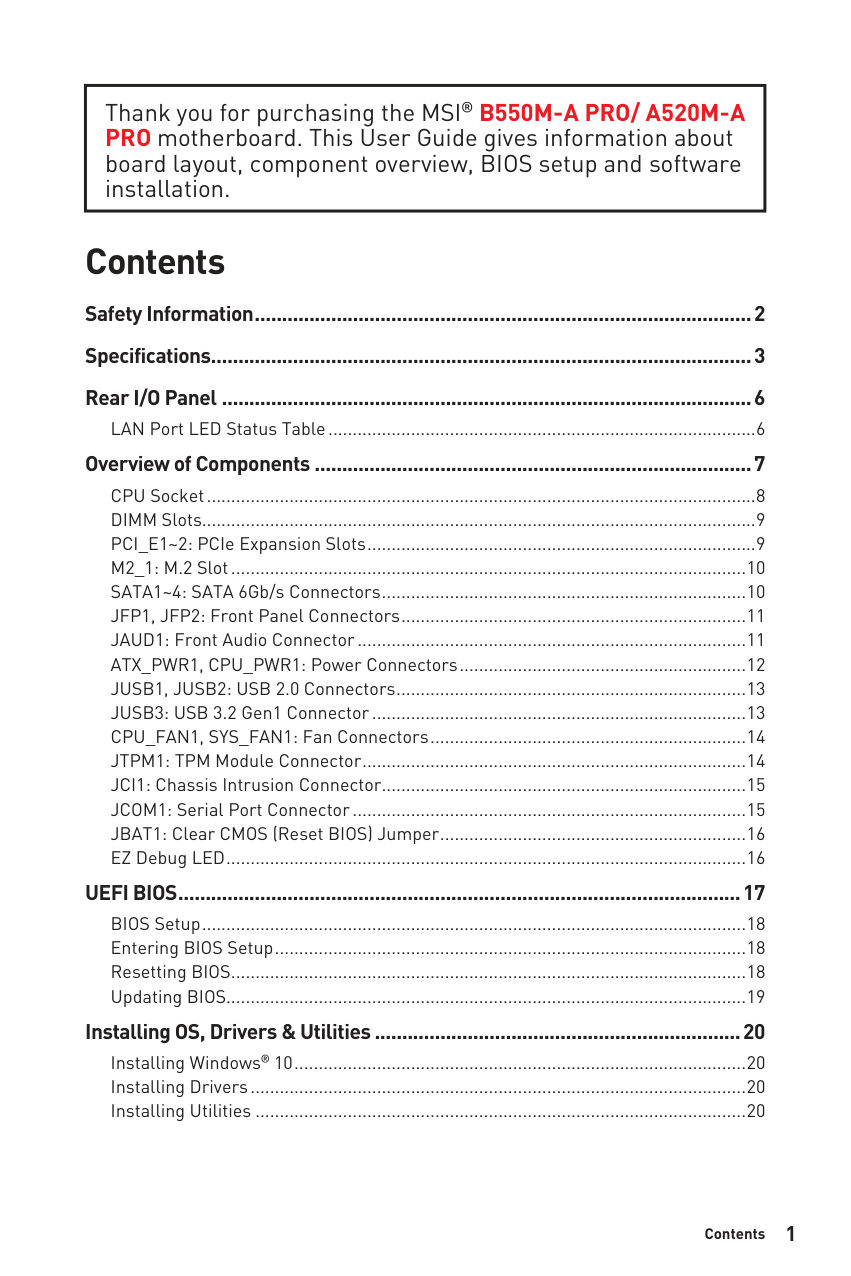

Благодарим Вас за покупку материнской платы MSI® B550M-A PRO/ A520M-A PRO. Данное руководство пользователя содержит информацию о схеме платы, компонентах. материнской платы, настройке BIOS и описании программного обеспе…

Читать страницу

Страница PDF

Страница 82

Безопасное использование продукции ∙∙Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙∙Убедитесь, что все к…

Читать страницу

Страница PDF

Страница 83

Технические характеристики Поддержка процессоров AMD Ryzen™ 3-го поколения для Процессор настольных ПК и процессоров AMD Ryzen™4000 G-серии для настольных ПК ∙∙AMD B550 (B550M-A PRO) Чипсет ∙∙AMD A520 (A520M-A PRO) ∙∙2x…

Читать страницу

Страница PDF

Страница 84

Продолжение с предыдущей страницы Realtek® ALC892 Codec Аудио ▪7.1-канальный▪ High Definition Audio LAN ∙∙1x Гигабитный сетевой контроллер Realtek® RTL8111H Чипсет AMD B550/A520 ∙∙4x порта SATA 6Гб/с ∙∙1x разъем M.2 (Кл…

Читать страницу

Страница PDF

Страница 85

Продолжение с предыдущей страницы ∙∙1x порт HDMI ∙∙1x порт DVI-D ∙∙1x комбинированный порт PS/2 мыши Разъемы ∙∙1x комбинированный порт PS/2 клавиатурызадней панели ∙∙4x порта USB 3.2 Gen 1 5Гб/с Type-A ∙∙2x порта USB 2.…

Читать страницу

Страница PDF

Страница 86

Задняя панель портов ввода/ вывода LAN Линейный выход Линейный PS/2 мыши вход DVI-D Микрофонный вход PS/2 клавиатуры USB 3.2 Gen 1 USB 2.0 Type-A (5Гб/с) Type-A Таблица состояний индикатора порта LAN Подключение/ Работа…

Читать страницу

Страница PDF

Страница 87

Компоненты материнской платы Процессорный сокет CPU_PWR1 CPU_FAN1 SYS_FAN1 DIMMA1 DIMMB1 50.89мм* ATX_PWR1 SATA4 PCI_E1 JTPM1 SATA3 M2_1 PCI_E2 JFP2 JAUD1 JFP1 JCOM1 SATA2 JCI1 SATA1 JUSB3 JUSB1 JBAT1 JUSB2 *Расстояниео…

Читать страницу

Страница PDF

Страница 88

Процессорный сокет Пожалуйста, установите процессор в процессорный сокет, как показано ниже. 1 2 4 7 5 3 6 8 ∙∙Перед⚠Внимание!⚠ установкойилизаменойпроцессора,необходимоотключитькабель питания. ∙∙Пожалуйста,сохранитезащ…
