Страница 2
СодержаниеКраткое руководство по установке...........................................................................4 Технические характеристики..........................................................................…

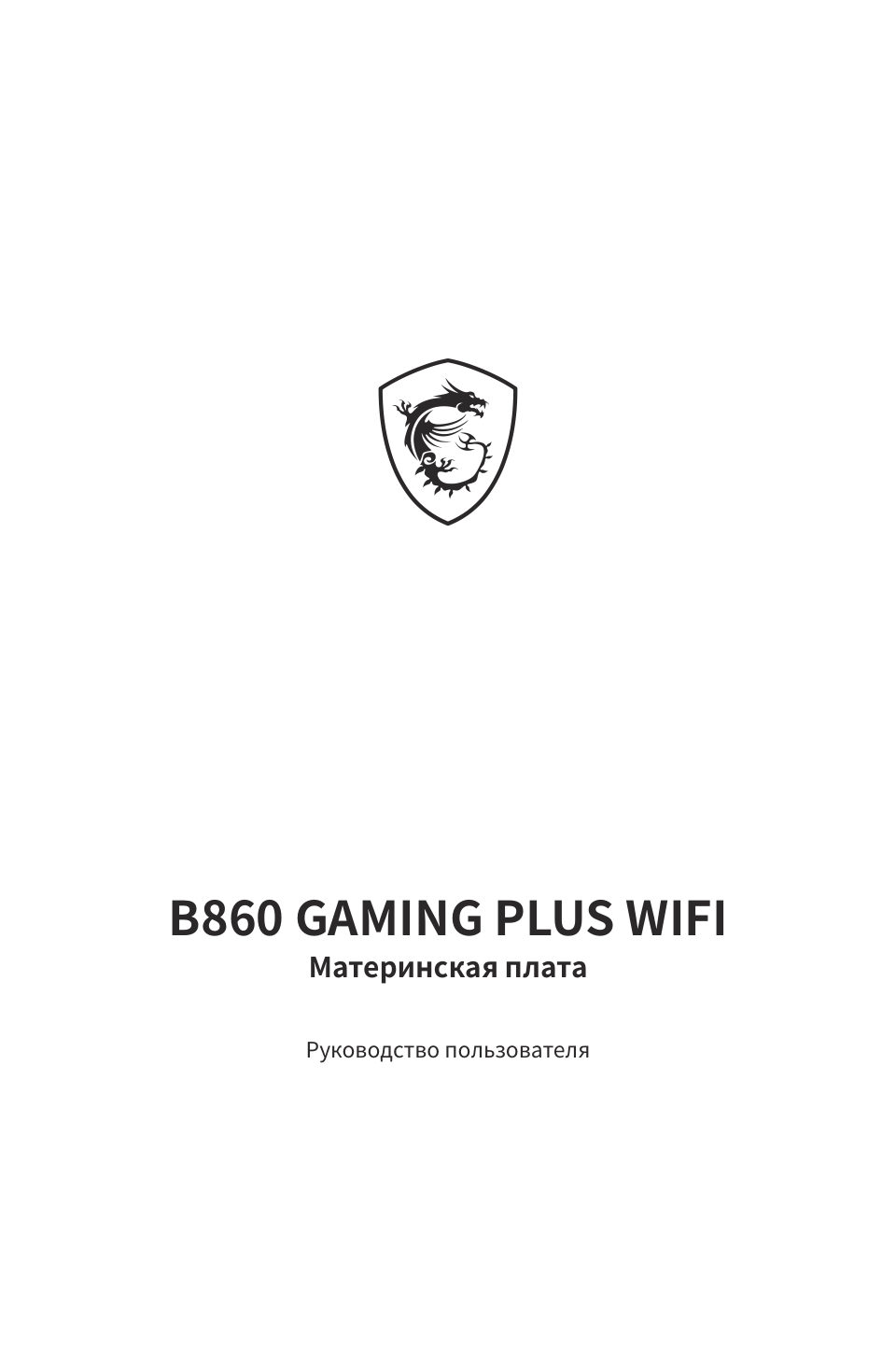

Читать страницуИнструкция материнская плата MSI B860 GAMING PLUS WIFI
Карточка инструкции: Материнская плата MSI B860 GAMING PLUS WIFI. Документ содержит 70 страниц. Раздел: Материнские платы. Бренд: MSI. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы
Бренд: MSI
Объём70страниц в документе
Файл5.9 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 3
Встроенные индикаторы...........................................................................................51 Индикаторы отладки EZ...................................................................................…
Читать страницуСтраница 4
Краткое руководство по установкеВ этом разделе приведены демонстрационные схемы установки материнскойплаты. Для некоторых моделей также доступны видеоинструкции. Чтобыпосмотреть видео, посетите веб-сайт по URL-адресу ил…
Читать страницуСтраница 5
Безопасное использование продукции●Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ●Убедитесь, что все комп…
Читать страницуСтраница 6
Уведомление о стойках для крепленияматеринской платыВо избежание повреждения материнской платы, запрещается устанавливатьлюбые ненужные стойки в зонах электрических дорожек материнской платыдля крепления ее в корпусе ко…
Читать страницуСтраница 7
Установка процессора ⚽ 1 ●https://msi.gm/S52C77C2 2 3 7 5 9 4 6 8 7
Читать страницуСтраница 8
Установка модуля памяти DDR5 ⚽ ●https://msi.gm/S647FF99 DIMMB1 DIMMA2 DIMMB2 DIMMB2 DIMMA2 DIMMA1 DIMMA2 8
Читать страницуСтраница 9
Подключение разъема на передней панели ⚽ ●https://msi.gm/S8EF7577 LED- POWER LED+ POWER LED SW HDD POWER SW RESET SW Power LED Power Switch LED RESET HDD JFP1 21 109 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED…
Читать страницуОглавление документа
Краткое руководство по установке
Технические характеристики
Эксклюзивные функции
Комплект поставки
Разъемы задней панели
Компоненты материнской платы
Процессорный сокет
Разъем DDR5 DIMM
PCI_E1~4: Слоты расширения PCIe
M2_1~3: Разъемы M.2 (Ключ M)
SATA5~8: Разъемы SATA 6 Гбит/с
JAUD1: Разъем аудио передней панели
JFP1, JFP2: Разъемы передней панели
JTPM1: Разъем модуля ТРМ
JCOM1: Разъем последовательного порта
CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Разъемы питания
JCI1: Разъем датчика открытия корпуса
JUSBC1: Разъем USB 10 Гбит/с Type-C на передней панели
JUSB3~4: Разъемы USB 5 Гбит/с
JUSB1~2: Разъемы USB 2.0
JBAT1: Джампер очистки данных CMOS (Сброс BIOS)
JTBT5_1: Разъем для подключения карты расширения Thunderbolt™ 5
JDASH1: Разъем контроллера настройки
CPU_FAN1, PUMP_SYS1, SYS_FAN1~4: Разъемы вентиляторов
JRGB1: Разъем RGB LED
JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) LED
JAF_1: Разъем EZ Conn V1
Встроенные индикаторы
Установка ОС, драйверов и MSI Center
Установка драйверов с помощью MSI Driver Utility Installer
Инструкции по использованию MSI Center
UEFI BIOS
Regulatory Notices
