Инструкция материнская плата MSI MAG X870E TOMAHAWK WIFI

Карточка инструкции: Материнская плата MSI MAG X870E TOMAHAWK WIFI. Документ содержит 81 страницу. Раздел: Материнские платы. Бренд: MSI. Доступны оглавление, просмотр по страницам и PDF для скачивания.

Раздел: Комплектующие для ПК / Основные комплектующие для ПК / Материнские платы

Бренд: MSI

Объём81страниц в документе
Файл6.2 MBразмер PDF
Русский языкЕстьобнаружен в документе

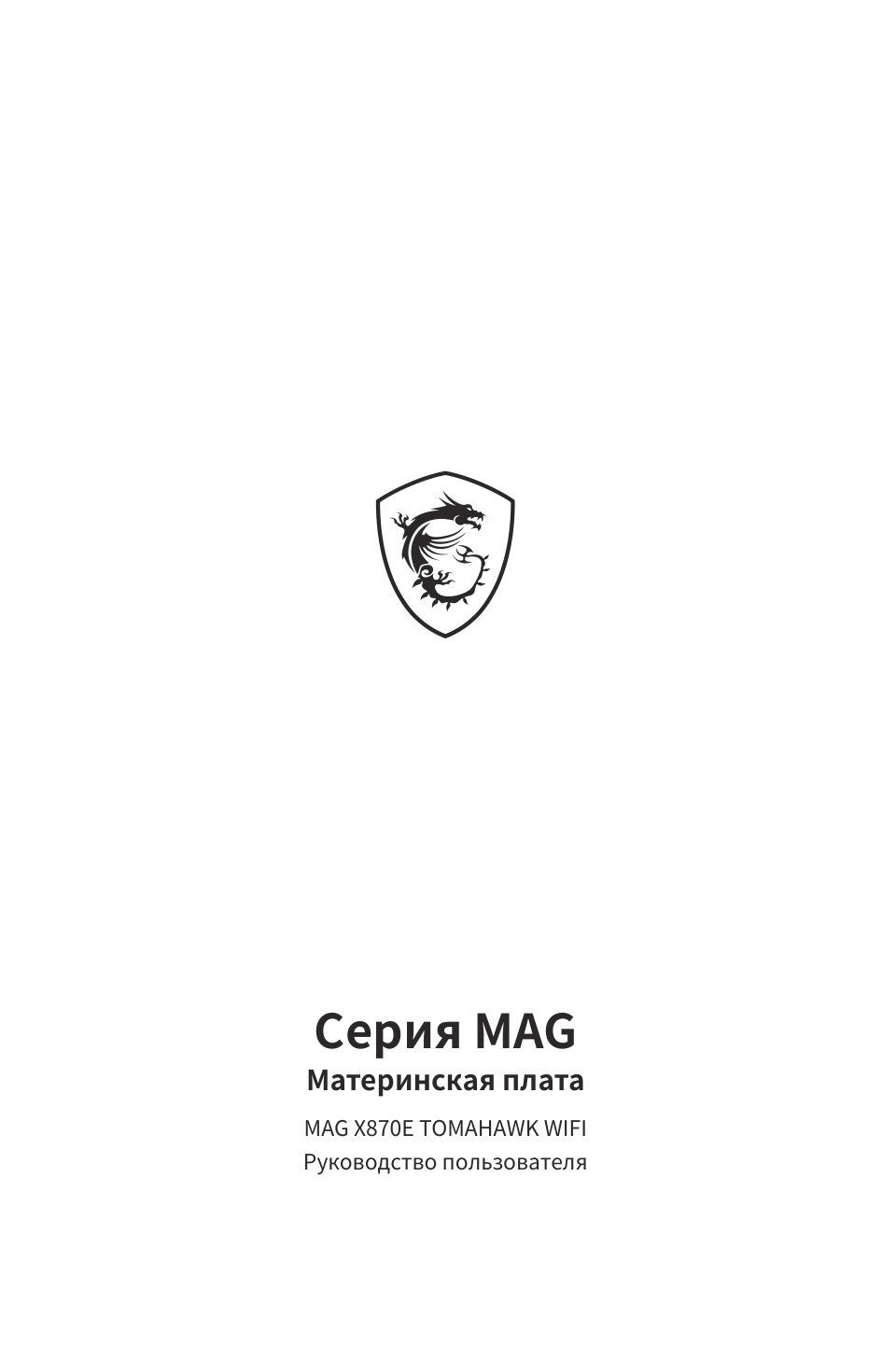

Материнская плата MSI MAG X870E TOMAHAWK WIFI
Читать с 1 страницы Раздел категории Другие инструкции бренда Скачать PDF

Быстрый переход по страницам

Страницы документа
Страница PDF

Страница 2

СодержаниеКраткое руководство по установке...........................................................................4 Технические характеристики..........................................................................…

Читать страницу
Страница PDF

Страница 4

Краткое руководство по установкеВ этом разделе приведены демонстрационные схемы установки материнскойплаты. Для некоторых моделей также доступны видеоинструкции. Чтобыпосмотреть видео, посетите веб-сайт по URL-адресу ил…

Читать страницу
Страница PDF

Страница 5

Безопасное использование продукции●Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ●Убедитесь, что все комп…

Читать страницу
Страница PDF

Страница 6

Уведомление о стойках для крепленияматеринской платыВо избежание повреждения материнской платы, запрещается устанавливатьлюбые ненужные стойки в зонах электрических дорожек материнской платыдля крепления ее в корпусе ко…

Читать страницу
Страница PDF

Страница 8

Чтобы⚠Внимание!установитькулерскреплениемнавинтах,следуйтеуказаниямнарисункахниже.Сначалаудалитефиксирующиймодуль,затемустановитекулер. 8

Читать страницу
Страница PDF

Страница 10

Подключение разъема на передней панели ⚽ ●https://msi.gm/S8EF7577 LED- POWER LED+ POWER LED SW HDD POWER SW RESET SW Power LED Power Switch LEDRESET HDD JFP1 21 109 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED H…

Читать страницу

Оглавление документа

Разделы документа
Краткое руководство по установке
4
Технические характеристики
17
Эксклюзивные функции
22
Комплект поставки
23
Разъемы задней панели
24
Таблица состояний индикатора порта LAN 5 Гбит/с
25
Подключение аудиоразъемов
26
Установка антенны
28
Компоненты материнской платы
29
Процессорный сокет
30
Разъем DDR5 DIMM
32
PCI_E1~3: Слоты расширения PCIe
34
M2_1~4: Разъемы M.2 (Ключ M)
37
SATA_S1~S4: Разъемы SATA 6 Гбит/с
45
JAUD1: Разъем аудио передней панели
45
JFP1, JFP2: Разъемы передней панели
46
CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Разъемы питания
47
JCI1: Разъем датчика открытия корпуса
48
JOCFS1: Джампер безопасной загрузки
48
JUSBC1: Разъем USB Type-C® на передней панели
49
JUSB3~4: Разъемы USB 5 Гбит/с
49
JUSB1~2: Разъемы USB 2.0
50
JTPM1: Разъем модуля ТРМ
50
CPU_FAN1, PUMP_SYS1, SYS_FAN1~6: Разъемы вентиляторов
51
JBAT1: Джампер очистки данных CMOS (Сброс BIOS)
52
JRGB1: Разъем RGB LED
53
JARGB_V2_1~3: Разъемы A-RAINBOW V2 (ARGB Gen2) LED
54
JAF_2: Разъем EZ Conn V2
56
Встроенные индикаторы
58
Индикаторы отладки EZ
58
Индикатор отладочных кодов EZ
59
Фазы загрузки
59
Таблица отладочных кодов
59
Установка ОС, драйверов и MSI Center
64
Установка драйверов с помощью MSI Driver Utility Installer
65
UEFI BIOS
68
Настройка BIOS
69
Вход в настройки BIOS
70
Сброс BIOS
71
Обновление BIOS
71
Блок-схема
73
