СОДЕРЖАНИЕ НАЗНАЧЕНИЕ УСТРОЙСТВА ͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘4 МЕРЫ ПРЕДОСТОРОЖНОСТИ ͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘4 Меры предосторожности при установке ͘͘͘͘͘͘͘͘͘͘…
Читать страницуИнструкция водонагреватель электрический DEXP WH-D50AGDH/S

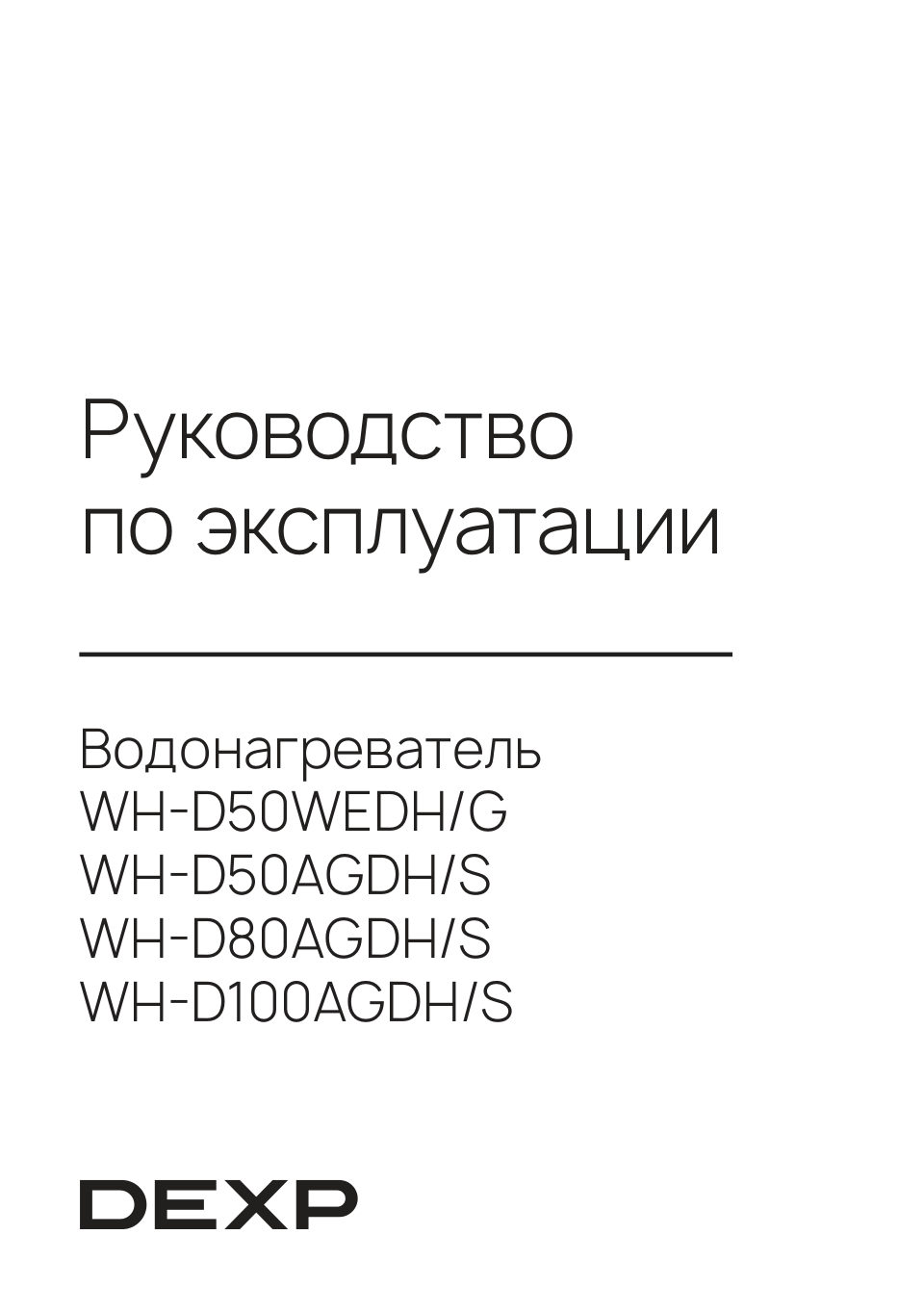

Карточка инструкции: Водонагреватель электрический DEXP WH-D50AGDH/S. Документ содержит 24 страницы. Раздел: Водонагреватели электрические. Бренд: DEXP. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Бытовая техника / Техника для дома / Водонагреватели и котлы отопления / Водонагреватели электрические
Бренд: DEXP
Объём24страниц в документе
Файл0.6 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 4
Уважаемый покупатель! Благодарим Вас за выбор нашей продукции. Мы рады предложить Вам изделия и устройства, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функциональности и дизай ну.…
Читать страницуСтраница 5
и обратиться в авторизованный сервисный центр. Эксплуатация устройства при возникновении вышеперечисленных признаков может привести к пора жению электрическим током или возгоранию. • Устройство не предназначено для исп…
Читать страницуСтраница 6
СХЕМА УСТРОЙСТВА 6 7 8 1 2 9 10 3 4 5 1. Труба выпуска горячей воды. 2. Предохранительный клапан. 3. Клапан горячей воды. 4. Клапан холодной воды. 5. Смесительный клапан. 6. Бак. 7. Панель управления. 8. Ручка предохран…
Читать страницуСтраница 7
УСТАНОВКА РАЗМЕРЫ УСТРОЙСТВА A B F L2 L C E L1 G H D ПРИМЕЧАНИЯПРИМЕЧАНИЯ • Здесь и далее все размеры указаны в миллиметрах. • Допустимая погрешность составляет ±10%. WH-D50AGDH/S, WH-D80AGDH/S WH-D100AGDH/S WH-D50WEDH/…
Читать страницуСтраница 8
ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1. После выбора подходящего места для установки определите положение отверстий для распорных анкеров (входят в комплект). С помощью дрели проделайте в стене отверстия диаметром 14 мм, а глубиной…
Читать страницуСтраница 9
ПОДКЛЮЧЕНИЕ ТРУБ • Для впуска и выпуска воды из устройства используйте трубы и аксессуары, способные выдерживать температуру свыше 100 °C при давлении, превы шающем рабочее. Размер каждого компонента трубы — G1/2. Во и…
Читать страницуСтраница 10
Установка предохранительного клапана Правильные варианты установки Горячая вода Холодная вода Предохранительный клапан Неправильный вариант установки Горячая вода Предохранительный клапан Холодная вода Горячая вода Холо…
