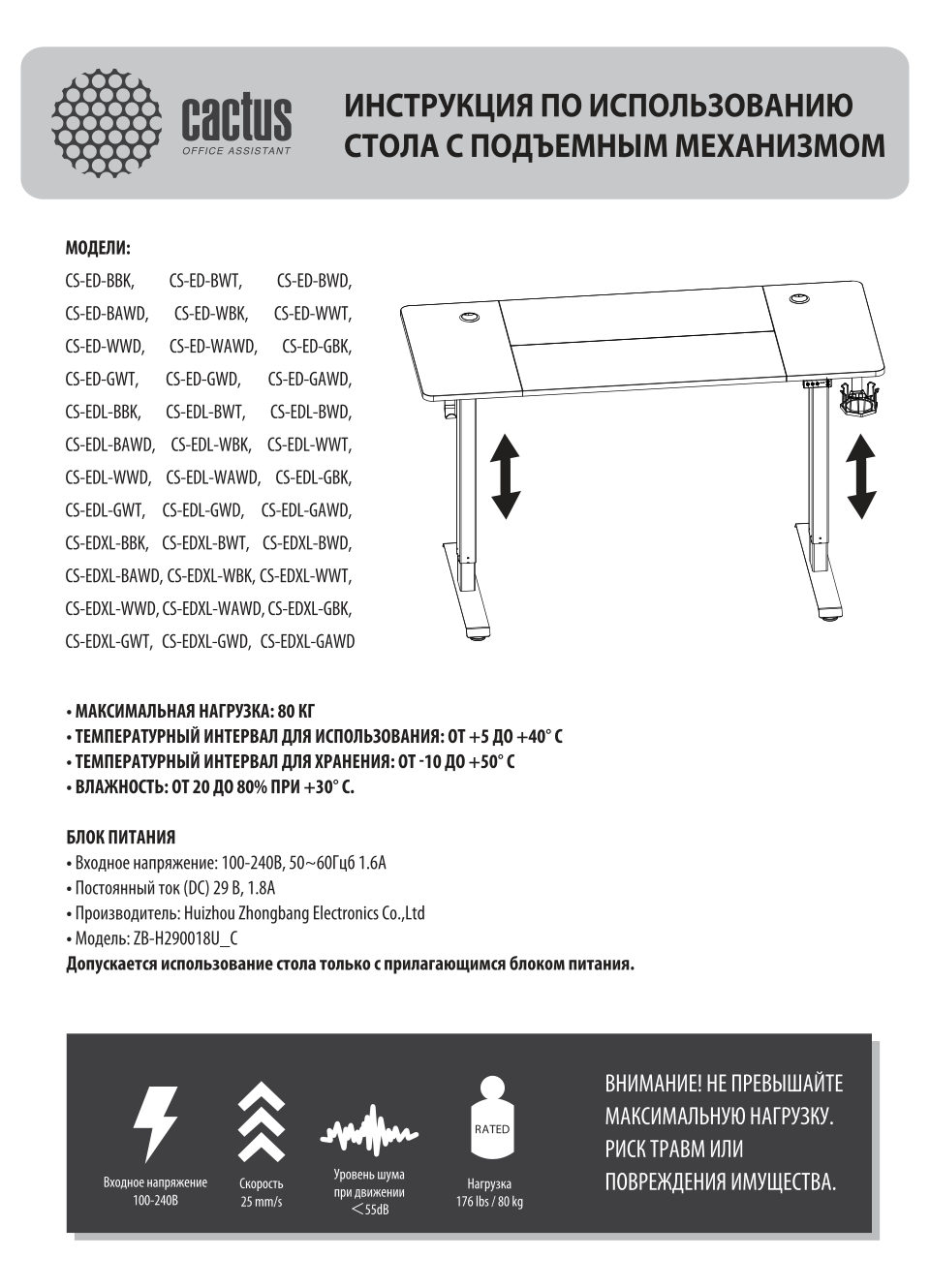

Инструкция стол Cactus CS-EDL-BAWD

Страница PDF

Страница 3

Черный Карбон Черный Карбон

Читать страницу

Страница PDF

Страница 6

КОМПЛЕКТ ПОСТАВКИ 9 1 8 10 3 2 11 8 6 5 12 4 13 7 7 14 Столешница (х1) Левая Перекладина (х1) Правая Перекладина (х1) Левая ножка стола (х1) Правая ножка стола (х1) Стержень передачи (х1) Соединитель Основание ножек (х2…

Читать страницу

Страница PDF

Страница 7

СПИСОК КОМПЛЕКТУЮЩИХ A B C винты винты винты М6 х 35 мм (х8) М6 х 12 мм (х4) М6 х 10 мм (х4) D E F винты винты винты М8 х 47 мм (х4) М5 х 16 мм (х36) М4 х 15 мм (х4) G H I Шестигранный Ключ Шестигранный Ключ Шестигранны…

Читать страницу

Страница PDF

Страница 8

Шаг 1 Обратите внимание на направление установки D M8×47мм(x4) G S=5мм D S=5мм Прикрепите боковые пластины C M6×10мм(x4) к ножкам стола H S=4мм C S=4мм

Читать страницу

Страница PDF

Страница 9

Шаг 2 B M6×12мм(x4) H S=4мм S=4мм B A M6×35мм (x8) S=5мм G S=5мм J Ножка (х4) A J

Читать страницу

Страница PDF

Страница 10

Шаг 3 Ослабьте зажимную гайку Вставьте стержень привода в шестигранное отверстие и поверните его против часовой стрелки, пока левая ножка не переместится в самое нижнее положение. Вставьте другой конец стержня в отверст…

Читать страницу

Страница PDF

Страница 11

Шаг 4 K K Деревянный наконечник (х11) E M5×16мм(x16) Не входит в комплект поставки E

Читать страницу

Страница PDF

Страница 12

Шаг 5 E M5×16мм(x18) Не входит в комплект поставки E E M5×16mm(x2) Не входит в комплект поставки E

Читать страницу
