Страница 3
Содержание Меры предосторожности...................................................................................4 Схема устройства......................................................................................…

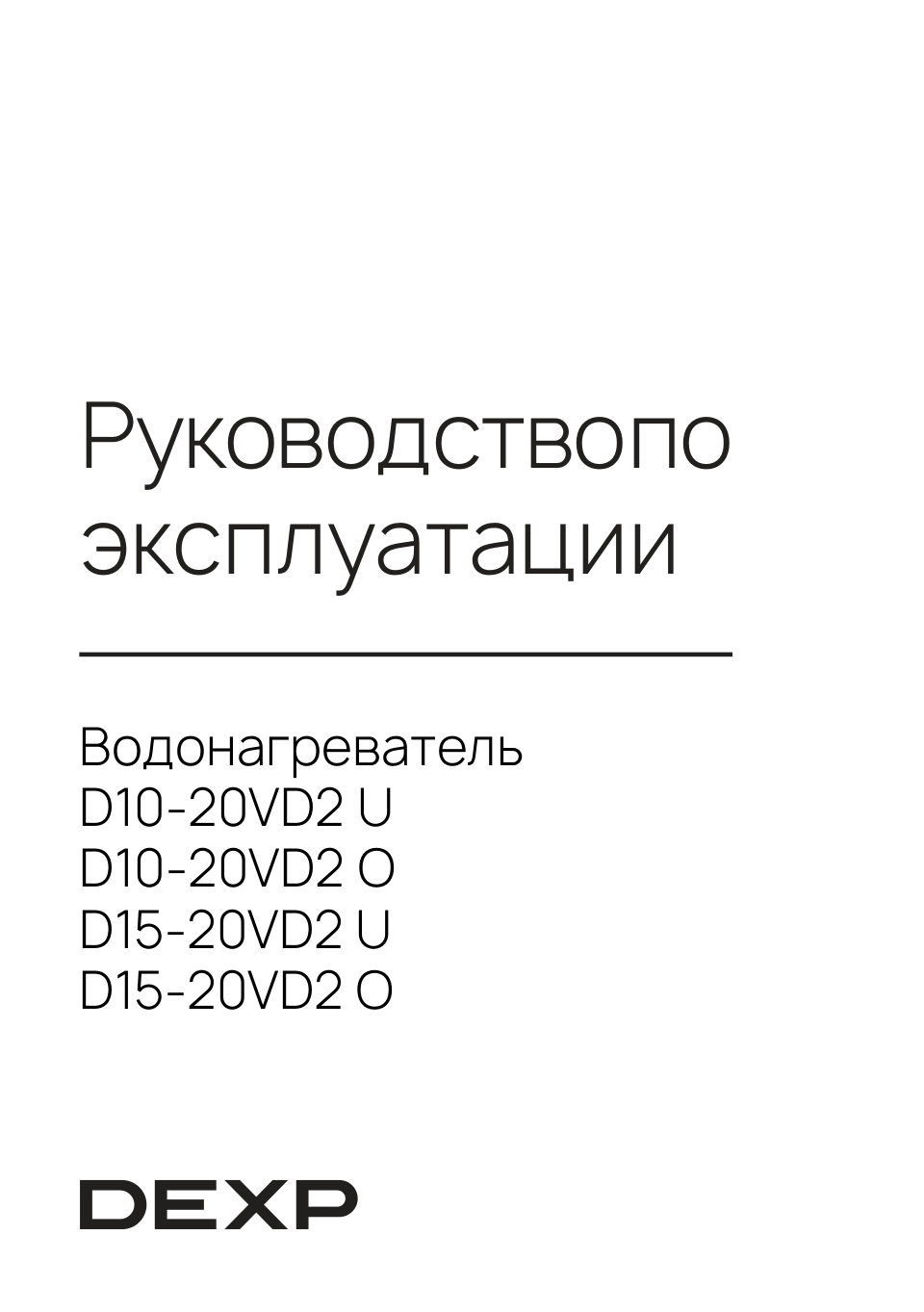

Читать страницуИнструкция водонагреватель электрический DEXP D10-20VD2 U
Карточка инструкции: Водонагреватель электрический DEXP D10-20VD2 U. Документ содержит 20 страниц. Раздел: Водонагреватели электрические. Бренд: DEXP. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Бытовая техника / Техника для дома / Водонагреватели и котлы отопления / Водонагреватели электрические
Бренд: DEXP
Объём20страниц в документе
Файл0.6 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 4
Уважаемый покупатель! Благодарим Вас за выбор нашей продукции. Мы рады предложить Вам изделия и устройства, разработанные и изготовлен ные в соответствии с высокими требованиями к качеству, функциональности и дизайну.…
Читать страницуСтраница 5
• Предохранительный клапан следует регулярно проверять, удаляя карбо нат кальция, чтобы убедиться, что клапан не заблокирован. Способ провер ки: снять болт на рукоятке, поднять ручку предохранительного клапана, за те…
Читать страницуСтраница 6
Схема устройства Винт Сливной вентиль Предохранительный клапан Горячая вода Холодная вода Поворотный регулятор 6
Читать страницуСтраница 7
Технические характеристики Модель D10-20VD2 U D10-20VD2 O D15-20VD2 U D15-20VD2 O Торговая марка DEXP Объем (л) 10 15 Номинальная мощность 2000 (Вт) Параметры сети 220–240 В, 50 Гц Номинальное давление 0,75 (МПа) Максим…
Читать страницуСтраница 8
Установка Размеры устройства A C D B D10-20VD2 U/O D15-20VD2 U/O А 315 мм 360 мм В 315 мм 360 мм С 277 мм 297 мм D 66 мм 66 мм Внутренняя схема подключения Термостат Термовыключатель Q Q Коричневый L Синий элемент N наг…
Читать страницуСтраница 9
Инструкция по установке 1. Установка и заземление устройства должны производиться квалифициро ванными специалистами. Неправильная установка или заземление может вызвать угрозу жизни и здоровья пользователя. 2. Данный в…
Читать страницуСтраница 10
Подключение к водопроводу 1. Все соединения соответствуют размеру G1/2”. 2. Установите предохранительный клапан на впускной патрубок холодной воды водонагревателя. 3. Чтобы избежать протечек, рекомендуется добавить рези…
