СОДЕРЖАНИЕ НАЗНАЧЕНИЕ УСТРОЙСТВА ͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘4 МЕРЫ ПРЕДОСТОРОЖНОСТИ ͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘4 СХЕМА УСТРОЙСТВА ͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘͘…

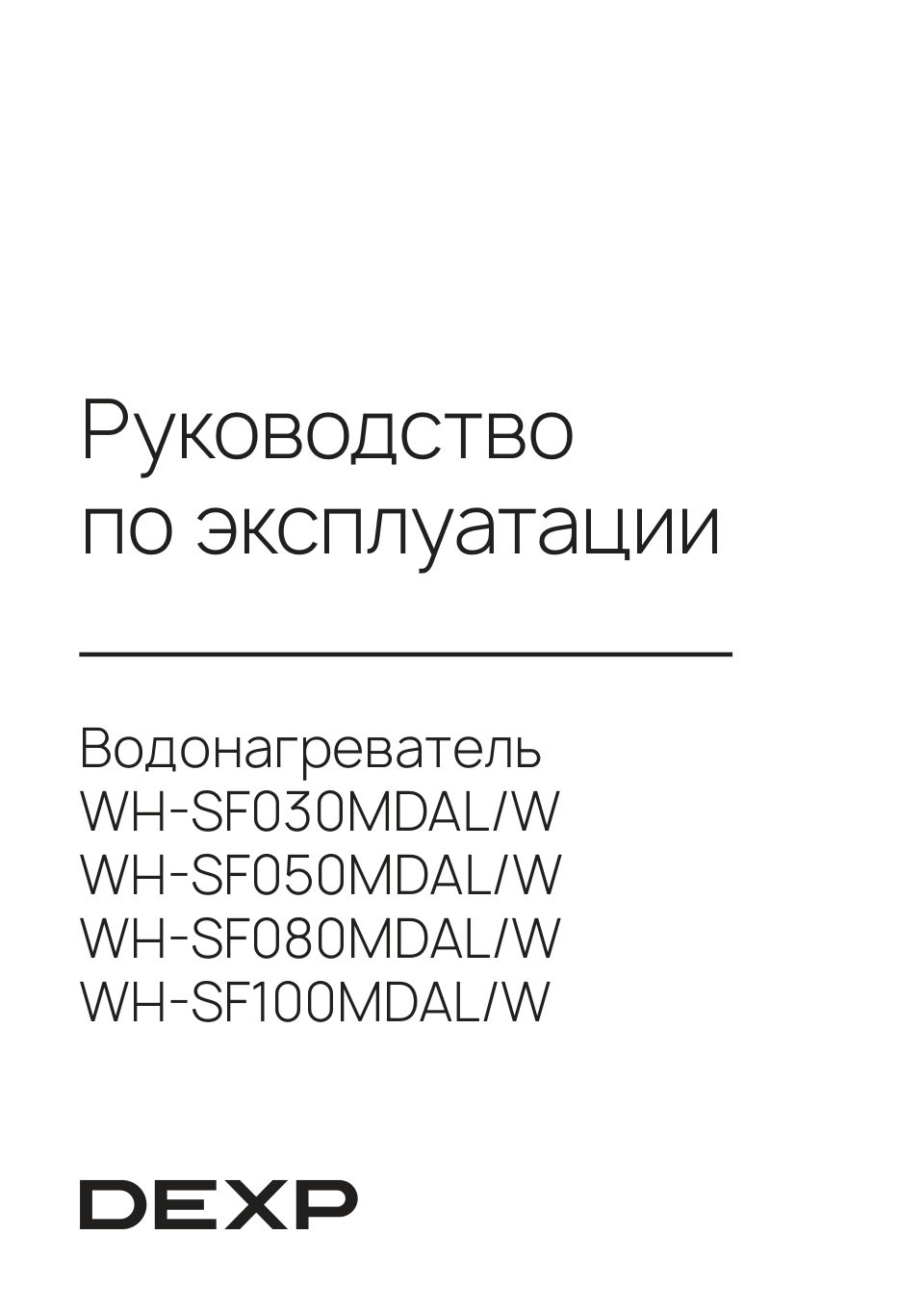

Читать страницуИнструкция водонагреватель электрический DEXP WH-SF050MDAL/W
Карточка инструкции: Водонагреватель электрический DEXP WH-SF050MDAL/W. Документ содержит 20 страниц. Раздел: Водонагреватели электрические. Бренд: DEXP. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Бытовая техника / Техника для дома / Водонагреватели и котлы отопления / Водонагреватели электрические
Бренд: DEXP
Объём20страниц в документе
Файл0.7 MBразмер PDF
Русский языкЕстьобнаружен в документе
Быстрый переход по страницам
Страница 4
Уважаемый покупатель! Благодарим Вас за выбор нашей продукции. Мы рады предложить Вам изделия и устройства, разработанные и изготовленные в соответствии с высокими требованиями к качеству, функциональности и дизай ну.…
Читать страницуСтраница 5
• Устройство не предназначено для использования детьми и лицами с огра ниченными физическими, сенсорными или умственными способностями, кроме случаев, когда над ними осуществляется контроль другими лицами, ответственны…
Читать страницуСтраница 6
СХЕМА УСТРОЙСТВА 1 2 3 4 1. Корпус. 2. Панель управления. 3. Выход горячей воды. 4. Вход холодной воды. 6
Читать страницуСтраница 7
РАЗМЕРЫ УСТРОЙСТВА А в - - ] 1 F - Юl!!оо 091161 1 1 _, i -' - Ci С i ...J ш ' lglll00 0ёзlli:::JI о ц ' ' - Примечания • Здесь и далее все размеры указаны в миллиметрах. • Допустимая погрешность составляет ± 10%. WH-SF…
Читать страницуСтраница 8
ПАНЕЛЬ УПРАВЛЕНИЯ 3 1 4 2 5 6 1. Кнопка выбора мощности нагрева 700 Вт. 2. Кнопка выбора мощности нагрева 1300 Вт. 3. Температура воды. 4. Индикатор «Питание». 5. Индикатор «Нагрев». 6. Поворотный регулятор настройки те…
Читать страницуСтраница 9
5. Все соединения соответствуют размеру G1/2”. Установите смешивающий клапан и предохранительный клапан как показано на рисунке ниже. Водонагреватель Предохранительный клапан Соединитель Горячая Холодная Ручка вода вода…
Читать страницуСтраница 10
8. Подключите нагреватель как показано на рисунке ниже. ЭЛЕКТРИЧЕСКАЯ СХЕМА Термовыключатель Термостат 220-240 В Разъем Индикатор Защита Коричн. питания Черный Красный от Синий Плата питания Лампа утечки Дисплей Желтый/…
