Страница 1

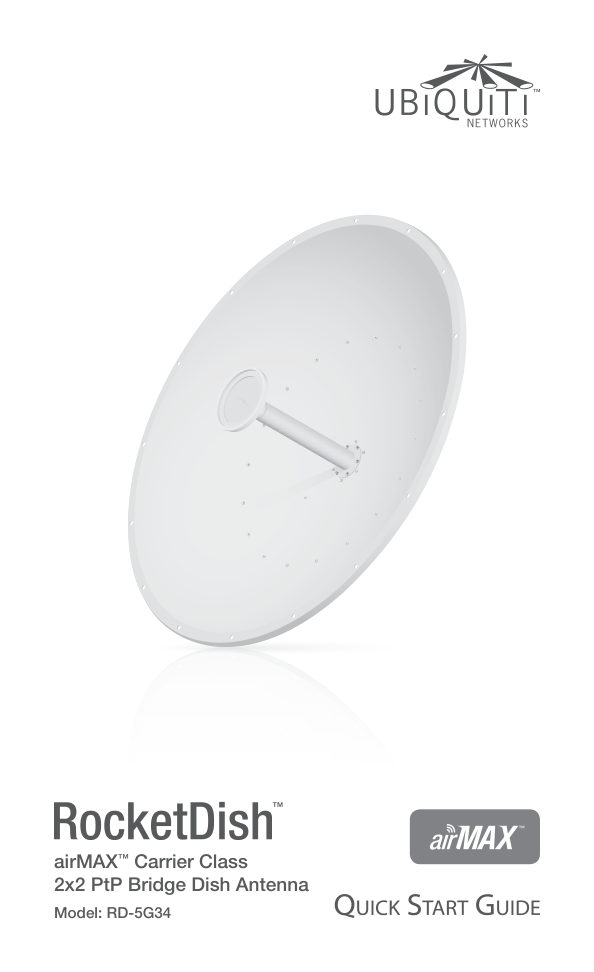

airMAX™ Carrier Class 2x2 PtP Bridge Dish Antenna Model: RD-5G34
Читать страницуИнструкция антенна Ubiquiti AirMax RD-5G34
Карточка инструкции: Антенна Ubiquiti AirMax RD-5G34. Документ содержит 20 страниц. Раздел: Антенны для Wi-Fi оборудования. Бренд: Ubiquiti. Доступны оглавление, просмотр по страницам и PDF для скачивания.
Раздел: Сетевое оборудование / Wi-Fi роутеры и оборудование для малых сетей / Антенны для Wi-Fi оборудования
Бренд: Ubiquiti
Объём20страниц в документе
Файл7.3 MBразмер PDF
Русский языкНетне обнаружен в документе
Быстрый переход по страницам
Страница 2
Introduction Thank you for purchasing the Ubiquiti Networks™ RocketDish™, an airMAX™ Carrier Class 2x2 PtP Bridge Dish Antenna. This Quick Start Guide is designed to guide you through the installation of the antenna. Th…
Читать страницуСтраница 3
Installation Requirements • RocketM5 or RocketM5 GPS (sold separately) • Phillips #1 screwdriver • 16 mm or 5/8 in. wrench • 24 mm wrench • Shielded Category 5 (or above) cabling should be used for all wired Ethernet co…
Читать страницуСтраница 4
Hardware Installation Important: Handle the Dish Reflector with care. Deformations in its shape may reduce the RocketDish's effectiveness. 1. Each M4 Bolt includes a lock washer. Remove these and use them to secure the…
Читать страницуСтраница 5
3. Attach the RF Cables to the connectors labeled Chain 0 and Chain 1 on the RocketM. 4. Attach the RocketM to the Dish Reflector. a. Align the mounting tabs on the back of the RocketM with the Rocket Mounting Bracket l…
Читать страницуСтраница 6
5. Attach the other ends of the RF Cables to the RF connectors on the Antenna Feed. 6. Attach the Protective Shroud. a. Align the arrow on the top of the shroud with the short hash mark on the Dish Reflector. b. Rotate…
Читать страницуСтраница 7
7. The Elevation Rod includes washers and nuts. Remove one washer, one spring lock washer, and one nut. Use them to secure the Elevation Rod when assembling. 8. Attach the Elevation Rod to the Main Mounting Bracket. a.…
Читать страницуСтраница 8
11. Each M10x25 Carriage Bolt includes a washer, spring lock washer, and nut. Remove these and use them to secure the bolts when assembling. 12. Attach the RocketDish to the Main Mounting Bracket. a. Insert one M10x25 C…
