Инструкция кронштейн для ТВ DEXP TB-55T

Страница PDF

Страница 1

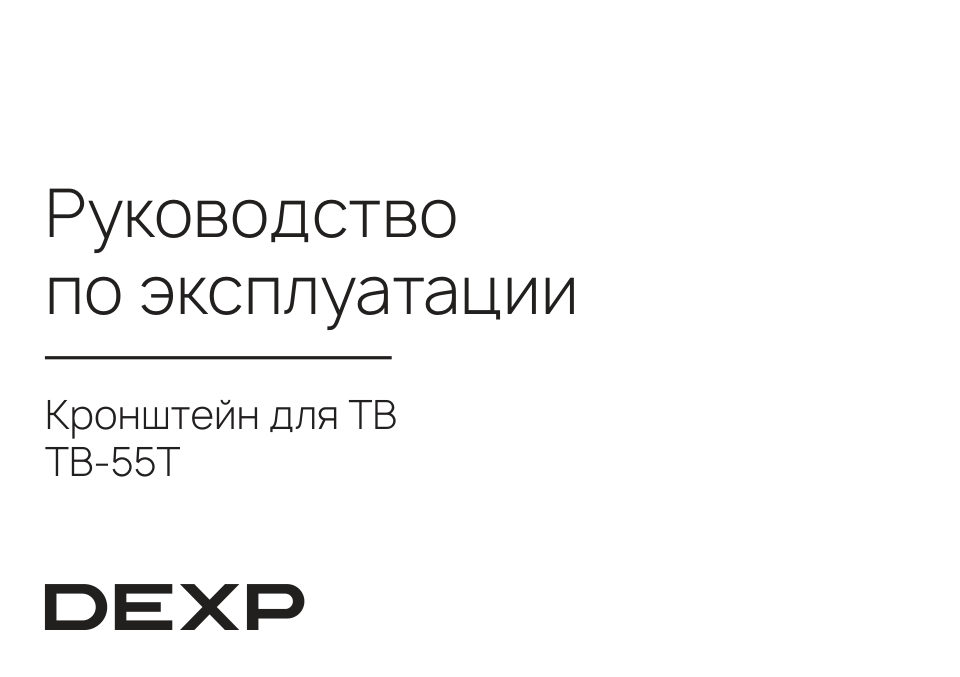

Руководство по эксплуатации Кронштейн для ТВ TB-55T

Читать страницу

Страница PDF

Страница 3

Уважаемый покупатель! Использование кронштейна с телевизорами, вес кото­ рых превышает указанный расчетный вес, может приве­ Благодарим Вас за выбор нашей продукции. сти к их неустойчивому положению и падению. Мы рады п…

Читать страницу

Страница PDF

Страница 4

Общие габариты 435 мин. 100 — макс. 400 400 макс. + 12° 100 — 420 100 - 12° мин. 53 25 Примечание: размеры указаны в миллиметрах. 4

Читать страницу

Страница PDF

Страница 5

Инструкция по установке Набор крепежа А (× 1) B (× 1) C (× 1) D (× 1) M-A (× 4) M-B (× 4) M-C (× 4) M-D (× 4) W-A (× 4) W-B (× 4) W-C (× 4) M6 × 30 M8 × 30 D8 Ø 15 × Ø 8 × 15 ST6.3 × 55 Ø 10 × 45 D6 Инструменты Примечан…

Читать страницу

Страница PDF

Страница 6

Установка Воспользуйтесь пузырь­ ковым уровнем, его кор­ 55 мм 1a ректное расположение Ø 4,5 мм отмечено A C W-C W-A Воспользуйтесь пузырь­ 60 мм ковым уровнем, его кор­ Ø 10 мм 1b ректное расположение отмечено A C W-B…

Читать страницу

Страница PDF

Страница 7

2 Слишком длинный M-A Слишком короткий M-B M-C B M-D Внимание! Примечание: отрегулируй­ Для установки ТВ на крон­ те необходимый угол, затяни­ 3 4 штейн требуется два человека. те гайки, как на иллюстрации. 7

Читать страницу

Страница PDF

Страница 8

Технические характеристики Информация о гарантии • Модель: TB-55T. Производитель гарантирует бесперебойную работу изделия • Торговая марка: DEXP. в течение всего гарантийного срока, а также отсутствие де­ • Максимальная…

Читать страницу

Страница PDF

Страница 9

Правила и условия монтажа, хранения, Дополнительная информация перевозки (транспортировки), Изготовитель: Цыси Пужуй Метал Ко., Лтд. реализации и утилизации Промзона Тяньян, Луншань, Цыси, г. Нинбо, пров. Чжэцзян, Китай…
