Инструкция кронштейн Kromax Techno-1

Страница PDF

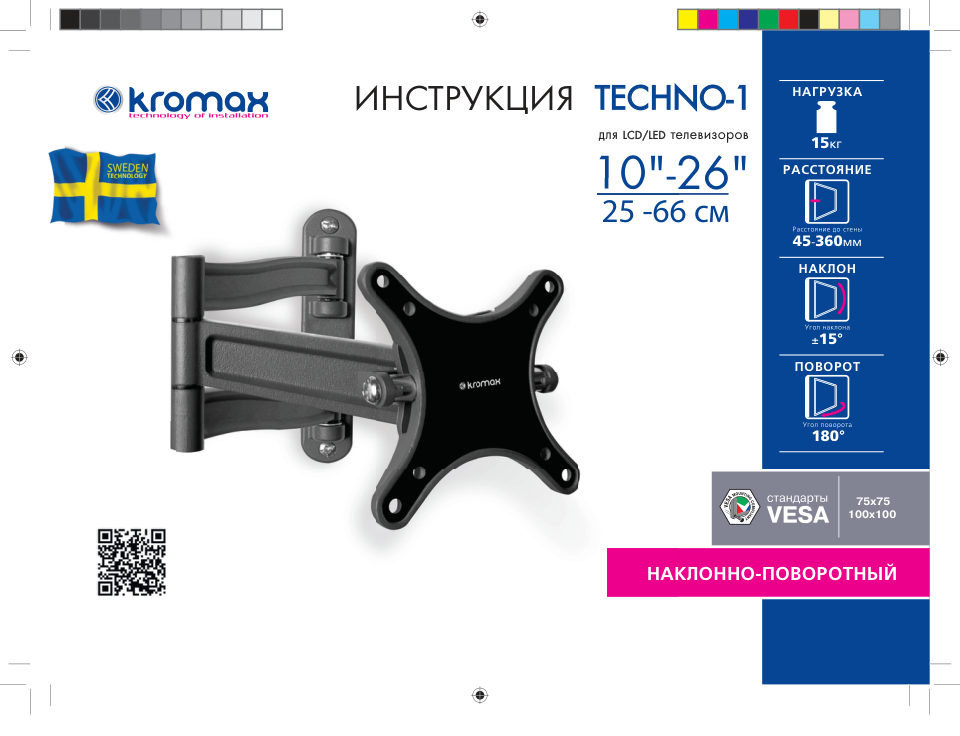

Страница 1

ИНСТРУКЦИЯ TECHNO-1 НАГРУЗКА для LCD/LED телевизоров 15кг РАССТОЯНИЕ 10"-26" 2525 -66-66 см Расстояние до стены 45-360мм НАКЛОН Угол наклона ±15° ПОВОРОТ Угол поворота 180° 75х75 100х100 НАКЛОННО-ПОВОРОТНЫЙНАК

Читать страницу

Страница PDF

Страница 2

EN Dear Customer! Thank you for choosing our product. This user manual contains the information about assembling procedure and mounting instructions. Please care- fully learn it and follow the guidelines stated here in…

Читать страницу

Страница PDF

Страница 3

ATTENTION • ВНИМАНИЕ ! EN TECHNO-1 bracket for wall mounting LCD / LED TV-sets with screen sizes 10 “-26” inches (25-66 cm) and maximum load for 15 kg. • The wall plate must be mounted on solid Concrete, concrete block…

Читать страницу

Страница PDF

Страница 4

COMPLETE SET • КОМПЛЕКТАЦИЯ SCREW SET TO TV КОМПЛЕКТ БОЛТОВ ДЛЯ КРЕПЛЕНИЯ К ТЕЛЕВИЗОРУ M4 8mm x 4 M4 12mm x 4 M5 8mm x 4 M5 12mm x 4 F G H I Кронштейн WALL MOUNTING SET M6 8mm x 4 M6 12mm x 4 S=4 x 1 S=6 x 1 КОМПЛЕКТ КР…

Читать страницу

Страница PDF

Страница 5

ШАГ 1a STEP EN Wood Stud Mounting - Attach vertically to the wall and mark the water level with a pencil strictly vertical line. - Using the bracket as a template, mark with a pencil three dots on a wall for drilling ho…

Читать страницу

Страница PDF

Страница 6

ШАГ 1b STEP EN Solid Concrete and Concrete Block Mounting - Attach vertically to the wall and mark the water level with a pencil strictly vertical line. - Using the bracket as a template, mark with a pencil three dots o…

Читать страницу

Страница PDF

Страница 7

ШАГ 2 STEP TV C/D/E F/G/H/I/J/K EN - Select the mounting position for the TV fixed plate and the suitable bolts (F/G/H/I/J/K) and flat washers (C/D/E) from the parts bag according to the size of TV and the thread holes…

Читать страницу

Страница PDF

Страница 8

ШАГ 3 STEP TV ±15° ±180° ±360° ±180° EN - Adjust the position and angle of the flat panel TV for convenient viewing - Once the position is found, screw down the bolts at each joint with an inner hex spanner attached in…

Читать страницу
