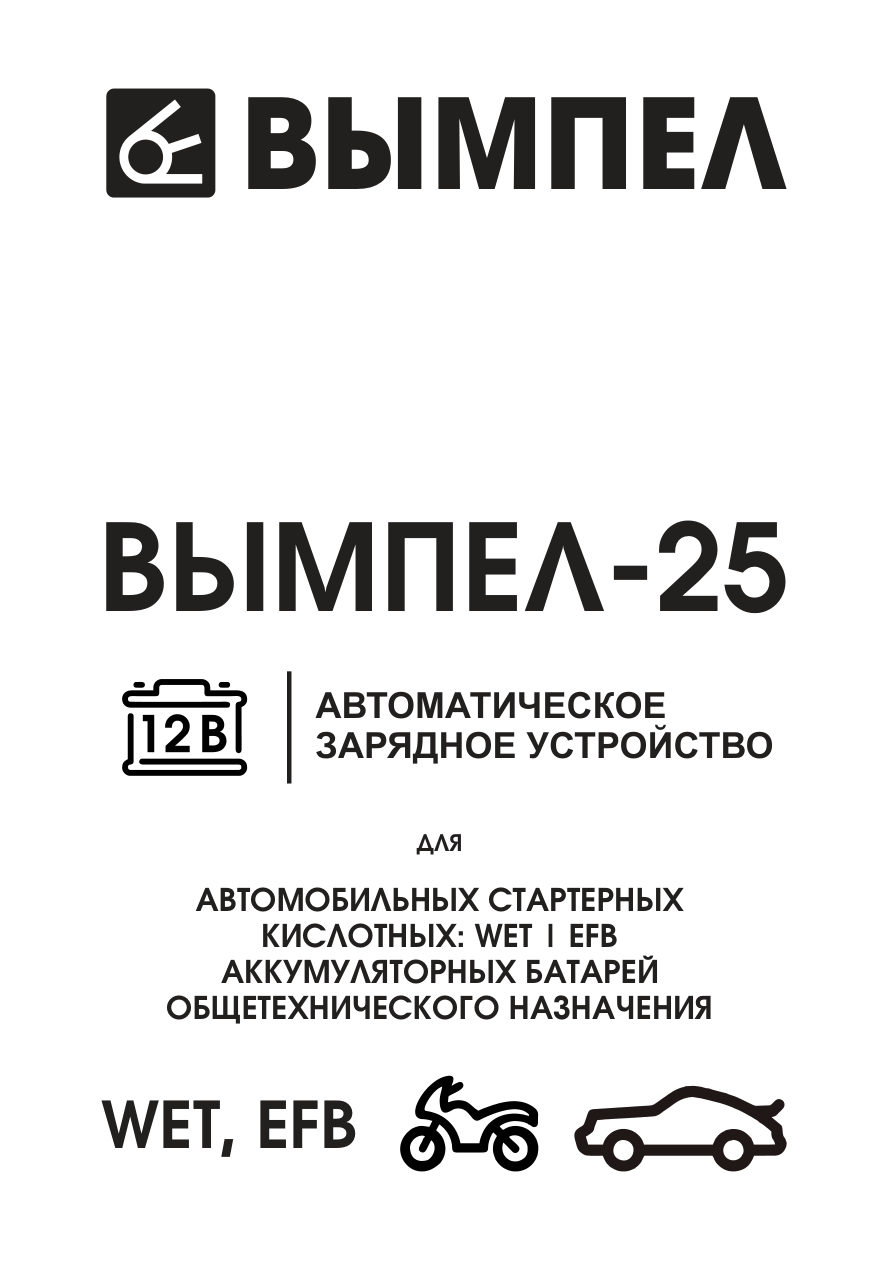

Инструкция зарядное устройство Вымпел 25

Страница PDF

Страница 2

ВНИМАНИЕ! Перед началом эксплуатации зарядного устройства внимательно изучите требования данной инструкции. ВНИМАНИЕ! Взрывные газы. Беречь от огня и искр. В процессе заряда аккумуляторной батареи может происходить выде…

Читать страницу

Страница PDF

Страница 3

1. НАЗНАЧЕНИЕ Основное назначение зарядных устройств (ЗУ) - заряд автомобильных и мотоциклетных 12 В (6 В* ) аккумуляторных батарей (АКБ), в том числе полностью разряженных (до нуля), различной емкости в полностью автом…

Читать страницу

Страница PDF

Страница 4

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛЬ ВЫМПЕЛ-25 Напряжение питающей сети, 180 - 240 В частотой 50-60 Гц Диапазоны плавной регулировки не менее выходного тока 0,9 - 7 А Выходное напряжение в режиме cтабилизации тока (равн…

Читать страницу

Страница PDF

Страница 5

Вымпел - 25 Установка о С Сеть тока 1 3 2 4 Рис. 1 Электронная схема зарядного устройства представляет собой высоковольтный высокочастотный преобразователь с широтно- импульсной модуляцией, со схемой управления, содержа…

Читать страницу

Страница PDF

Страница 6

5. ПРОВЕРКА РАБОТОСПОСОБНОСТИ Извлечь провода. Убедиться, что корпус изделия не имеет механических повреждений, а изоляция проводов цела. Для проверки работоспособности ЗУ без АКБ необходимо подключить его к сети переме…

Читать страницу

Страница PDF

Страница 7

ВНИМАНИЕ! ЗУ можно использовать для заряда аккумулятора без отключения АКБ от бортовой сети автомобиля, если это разрешено инструкцией по эксплуатации автомобиля. 1. Подключите зажимы ЗУ к клеммам АКБ, строго соблюдая п…

Читать страницу

Страница PDF

Страница 8

5. Заряд АКБ (на графике интервал II) в автоматическом режиме током, установленным ручкой регулировки. При достижении на АКБ напряжения равного 14,8В , ток автоматически уменьшается (на графике начало интервала III ). П…

Читать страницу

Страница PDF

Страница 9

6.4. ЗАРЯД АКБ ДРУГИХ ЭЛЕКТРОХИМИЧЕСКИХ СИСТЕМ И НАПРЯЖЕНИЙ В НЕАВТОМАТИЧЕСКОМ РЕЖИМЕ Неавтоматическим считается режим заряда, при котором напряжение на АКБ в конце заряда меньше, чем напряжение, которое может создавать…
